Kabel Kontrol Tembaga XLPE

Model produk: KYJV, KYJVP, KYJV22, KYJY, etc.

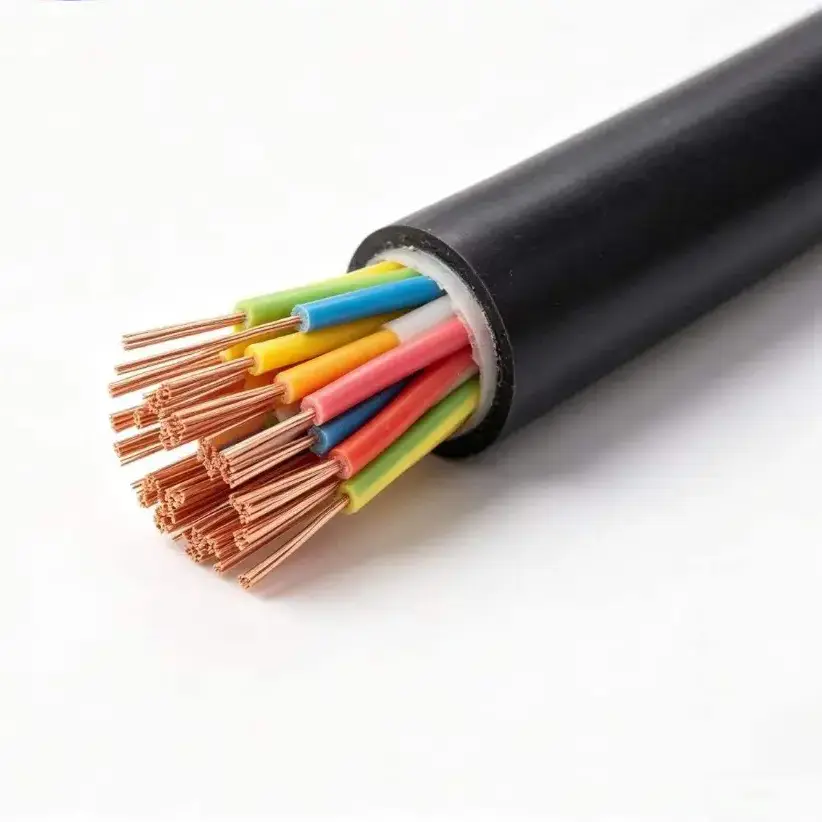

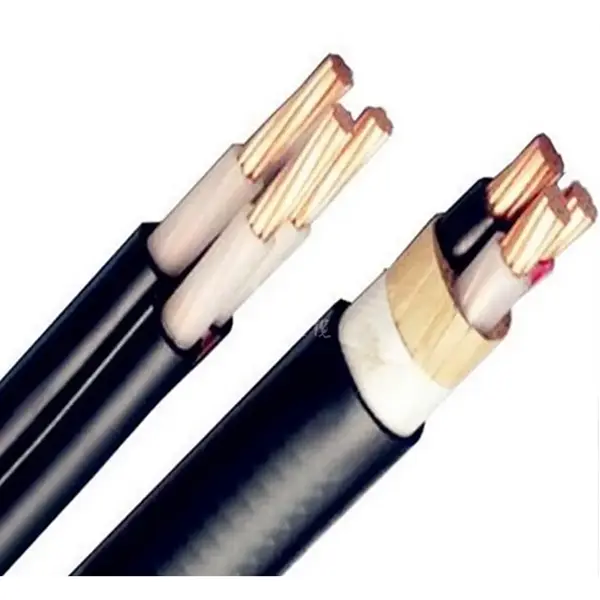

Kabel Kontrol Tembaga XLPE digunakake kanggo kontrol voltase rendah, instrumentasi lan sirkuit sinyal ing ngendi sistem insulasi kudu nampung suhu operasi sing dhuwur. Konstruksi standar nggabungake konduktor tembaga bebas oksigen kanthi kemurnian dhuwur kanthi insulasi XLPE lan sarung njaba PVC, kanthi konfigurasi lapis baja sing ora nganggo waja, tameng lan baja sing kasedhiya kanggo kahanan instalasi sing beda.

Data teknis sing diwenehake nemtokake voltase dirating 450/750V, suhu operasi jangka panjang maksimum 90 °C lan bagean konduktor standar saka 0,75 nganti 6 mm². Gumantung ing sirkuit lan cara laying, kabel bisa diwenehake karo konduktor ngalangi utawa fleksibel, sawetara konfigurasi inti, shielding, armoring utawa construction WDZ kurang-kumelun nul-halogen.

Spesifikasi Produk, Dimensi lan Tabel Parameter Teknis

Konstruksi lan Karakteristik Listrik

1. Isolasi XLPE

Polyethylene cross-linked mbentuk lapisan insulasi utama. Spesifikasi sing diwenehake menehi suhu operasi jangka panjang maksimum 90 °C lan toleransi kakehan jangka pendek 130 °C. Kisaran suhu iki minangka salah sawijining alasan utama kanggo nimbang insulasi XLPE nalika instalasi kontrol bisa digunakake ing ndhuwur kondisi umum kabel terisolasi PVC kanthi tujuan umum.

2. Pilihan Konduktor Tembaga

Konduktor kasebut ditemtokake minangka 99,99% tembaga tanpa oksigen kanthi kemurnian dhuwur. KYJV nggunakake konduktor padhet Kelas 1, dene KYJVR kadhaptar karo konduktor fleksibel Kelas 5. Mulane konstruksi konduktor bisa dicocogake karo kabel tetep utawa instalasi sing mbutuhake keluwesan tambahan.

3. Sarung PVC lan Varian Fungsional

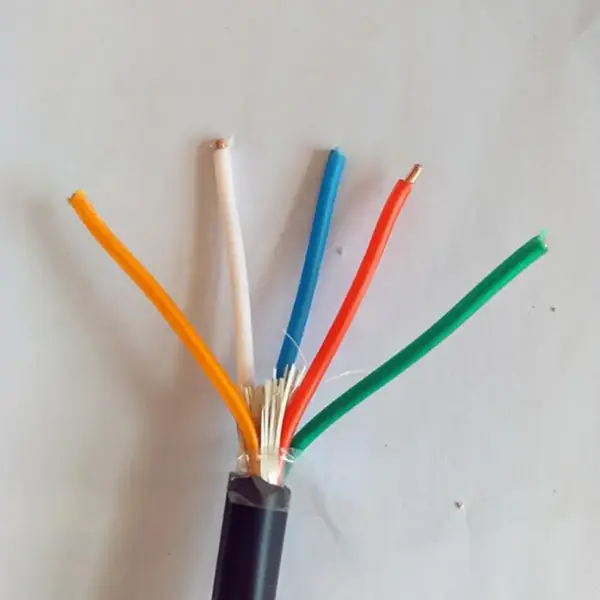

Sarung njaba standar yaiku PVC, kanthi versi nol-halogen kumelun WDZ sing kasedhiya minangka pilihan sing ditingkatake. KYJVP Shielded nambah shielding tembaga-braided, nalika KYJV22 nggunakake waja baja-tape kanggo aplikasi mbutuhake pangayoman mechanical tambahan. Varian kasebut ngidini konstruksi kabel dicocogake karo instalasi ing saubengé tinimbang nggunakake siji konfigurasi kanggo saben proyek.

Milih Konfigurasi Tengen

Jumlah inti kudu cocog karo jumlah kontrol, instrumentasi utawa sirkuit proteksi sing dilayani dening kabel. Jangkoan standar kalebu 2 nganti 61 inti, dene bagean silang konduktor saka 0,75 nganti 6 mm². Ukuran konduktor sing dibutuhake kudu ditemtokake saka beban sirkuit, gulung voltase sing diidini lan kahanan instalasi tinimbang dipilih mung kanthi jumlah inti.

Kondisi instalasi nemtokake manawa proteksi tambahan dibutuhake. KYJV utawa KYJVR unarmored dimaksudaké kanggo tray kabel, saluran njero ruangan lan kabel-trench kabel tetep. KYJVP bisa dianggep ngendi gangguan elektromagnetik badhan, nalika KYJV22 dimaksudaké kanggo instalasi tartamtu mbutuhake waja baja-tape lan pangayoman mechanical. Nilai radius mlengkung minimal sing diwenehake uga kudu dianggep nalika nuntun.

Aplikasi Khas

1. Energi lan Peralatan Listrik

Kabel kasebut bisa digunakake kanggo kontrol voltase rendah lan kabel sinyal sing ana gandhengane karo peralatan PV, sistem panyimpenan energi, inverter, lemari listrik lan peralatan sing ana gandhengane. Isolasi XLPE nyedhiyakake kisaran suhu operasi jangka panjang 90 °C sing ditemtokake kanggo instalasi ing ngendi suhu lingkungan utawa peralatan mbutuhake tingkat kinerja insulasi iki.

2. Otomasi Industri

Kabinet kontrol kanggo alat mesin, pompa, penggemar, sistem PLC lan peralatan proses bisa uga mbutuhake kabel kontrol multi-inti kanthi konfigurasi konduktor lan instalasi sing beda. Versi konduktor fleksibel bisa nyederhanakake rute watara terminal peralatan lan lemari, nalika versi shielded kasedhiya kanggo sirkuit ngendi gangguan elektromagnetik kudu ditangani.

3. Infrastruktur Kota lan Bangunan

Jangkauan kabel bisa digunakake ing trowongan utilitas lemah, parit kabel, bangunan sistem listrik lan instalasi kontrol voltase rendah tetep liyane. Where kabel sing kapapar loading mechanical tambahan utawa mbutuhake construction langsung-kubur, konfigurasi KYJV22 wojo menehi pilihan instalasi beda.

4. Kontrol lan Perlindhungan Sistem Daya

Sirkuit sekunder tegangan rendah ing gardu, pembangkit listrik, kamar distribusi lan peralatan listrik bisa nggunakake kabel kontrol multi-inti kanggo akuisisi sinyal, interlocking lan kontrol peralatan. Model final kudu cocog karo fungsi sirkuit, ukuran konduktor, syarat shielding lan cara instalasi.

5. Proyek Ekspor Peralatan lan Teknik

Kanggo peralatan listrik lan proyek teknik sing berorientasi ekspor, spesifikasi kabel kudu dikonfirmasi karo syarat proyek sing ditrapake sadurunge produksi. Dokumentasi, dawa pangiriman, jinis reel lan cathetan pamriksa sing dibutuhake bisa ditemtokake bebarengan karo model kabel lan konstruksi.

Priksa Teknis Sadurunge Order

Kanggo kutipan proyek, informasi dhasar biasane kalebu model kabel, voltase dirating, kelas konduktor, bagean salib, jumlah inti lan dawa sing dibutuhake. Yen kabel bakal diarahake ing cedhak peralatan sing ngasilake gangguan elektromagnetik, syarat shielding kudu dicathet kanthi kapisah. panguburan langsung utawa instalasi kapapar uga kudu dikenali supaya perlu kanggo waja bisa dievaluasi.

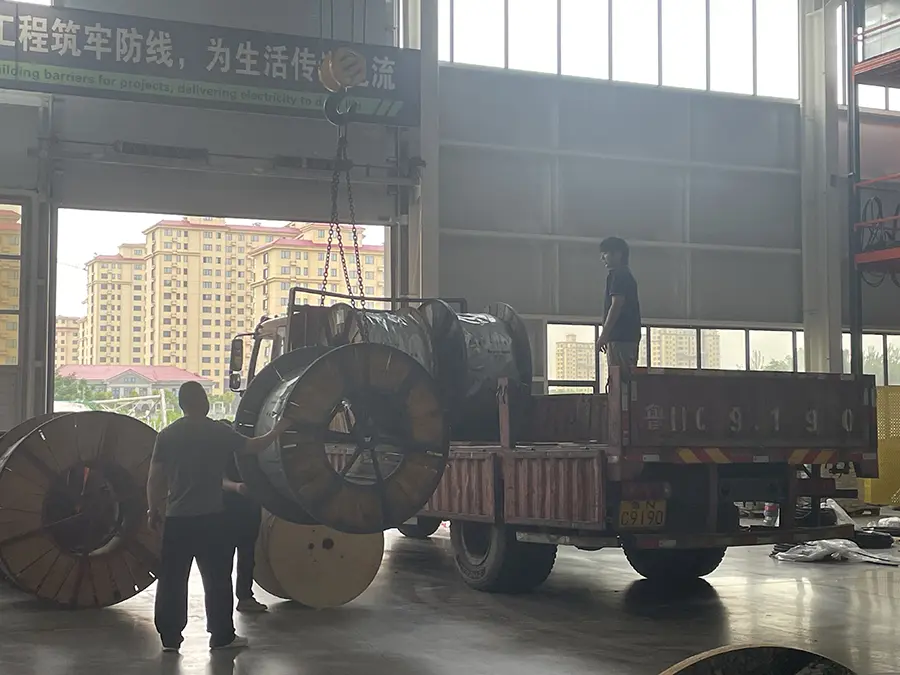

Kanggo pesenan ekspor, kemasan lan dokumentasi kudu dikonfirmasi ing tahap kutipan. Spesifikasi sing diwenehake nampilake gulungan plastik lan gulungan kayu sing difumigasi, bebarengan karo dawa pangiriman sing disesuaikan. Persyaratan khusus kayata konstruksi nol-halogen asap kurang asap WDZ utawa versi tahan kadhemen uga kudu ditemtokake sadurunge produksi.

FAQ

1. Apa standar sing ditemtokake kanggo kabel iki?

Data produk sing diwenehake nyathet GB/T 9330 minangka standar nasional. Yen proyek jaban rangkah mbutuhake standar tambahan, sertifikat utawa dokumen inspeksi, syarat kasebut kudu dikonfirmasi miturut pasar tujuan lan spesifikasi proyek.

2. Apa ukuran konduktor lan jumlah inti kasedhiya?

Bagean konduktor standar yaiku 0,75, 1,0, 1,5, 2,5, 4 lan 6 mm². Konfigurasi inti standar sawetara saka 2 kanggo 61 intine, kalebu sawetara counts inti penengah. Jumlah inti khusus bisa diprodhuksi miturut syarat proyek.

3. Apa suhu operasi insulasi XLPE?

Data teknis sing diwenehake nemtokake suhu operasi jangka panjang maksimum 90 °C lan toleransi kakehan jangka pendek 130 °C. Suhu laying minimal standar yaiku ≥0 °C, dene versi tahan kadhemen kadhaptar kanggo instalasi langsung ing -30 °C.

4. Nalika versi shielded utawa wojo dibutuhake?

Shielded KYJVP bisa dianggep nalika gangguan elektromagnetik kudu kontrol ing sinyal utawa sirkuit kontrol. Armored KYJV22 dimaksudaké kanggo kondisi laying mrintahake pangayoman mechanical tambahan, kalebu tartamtu dikubur lemah. Syarat radius mlengkung minimal beda-beda kanggo konstruksi tanpa waja, tameng lan waja.

5. Apa tes listrik sing ditemtokake sadurunge dikirim?

Spesifikasi sing diwenehake nampilake resistensi insulasi ≥1000 MΩ·km ing 20 °C lan tes voltase tahan produk rampung 3000V/5min tanpa rusak. Tabel kasebut uga nemtokake inspeksi lengkap sadurunge pangiriman. Sembarang inspeksi khusus proyek utawa syarat pengujian pihak katelu kudu dikonfirmasi sadurunge produksi.

6. Apa dawa pangiriman lan konstruksi kabel bisa disesuaikan?

ya wis. Data sing diwenehake nyathet dawa pangiriman sing disesuaikan kanthi toleransi dawa sing nyatakake ± 0,5%. Jumlah inti khusus, konstruksi konduktor fleksibel, shielding, armoring, WDZ low-smoke zero-halogen construction lan versi tahan kadhemen bisa ditemtokake miturut syarat proyek.
