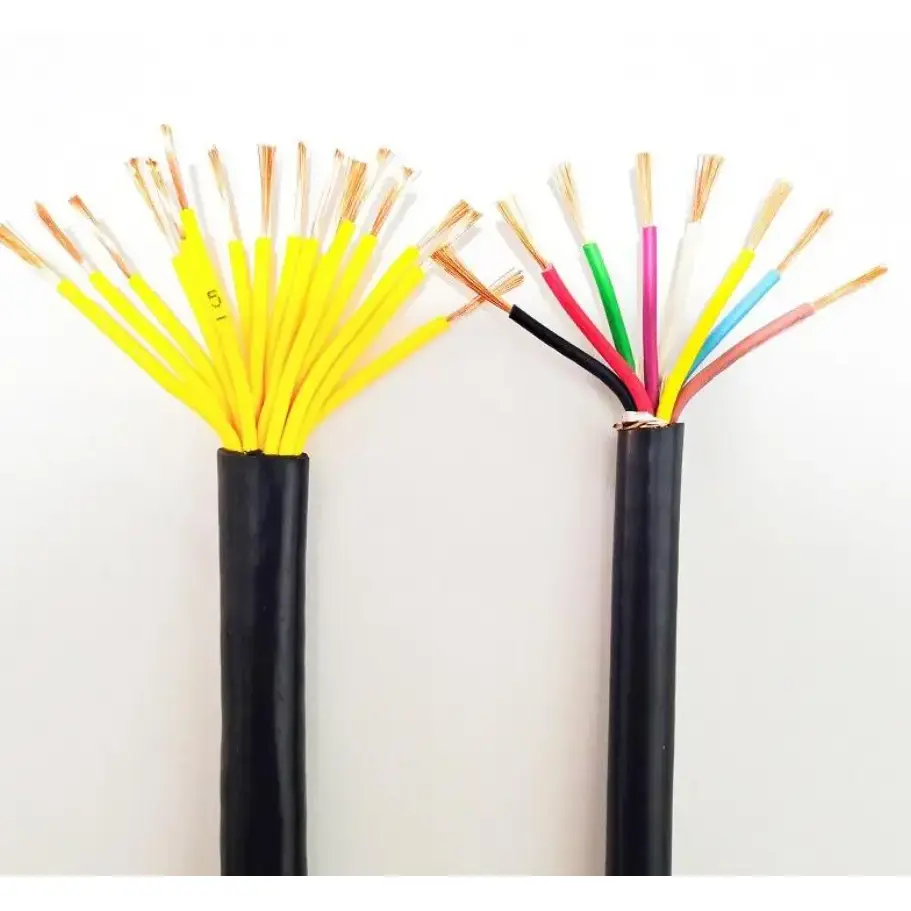

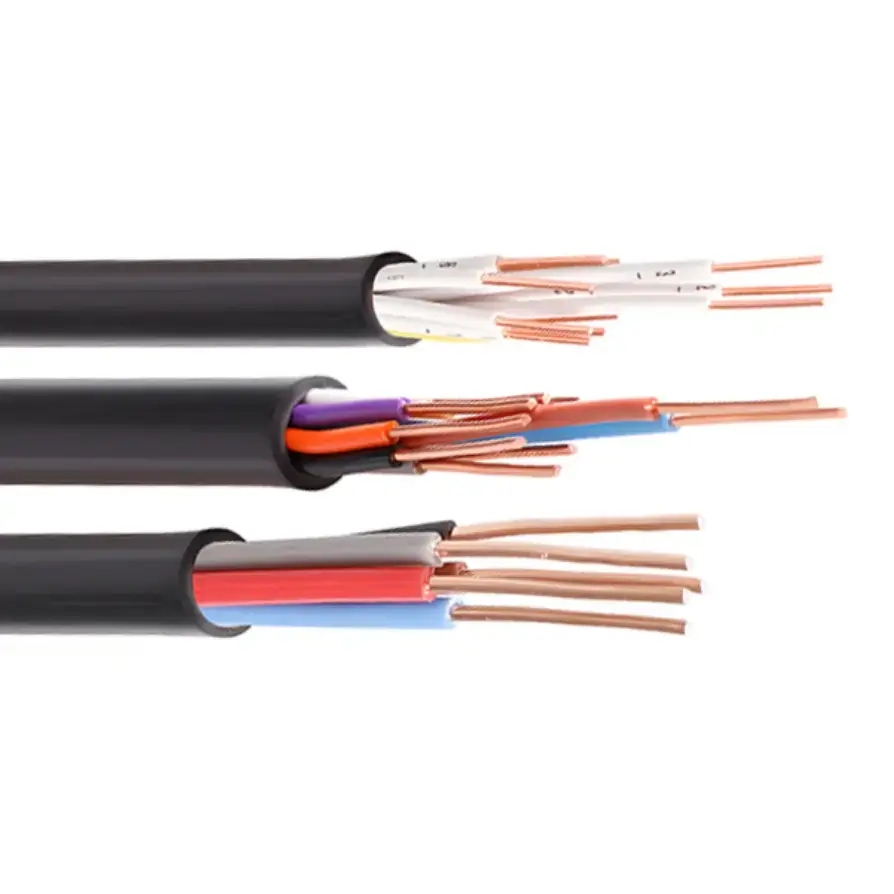

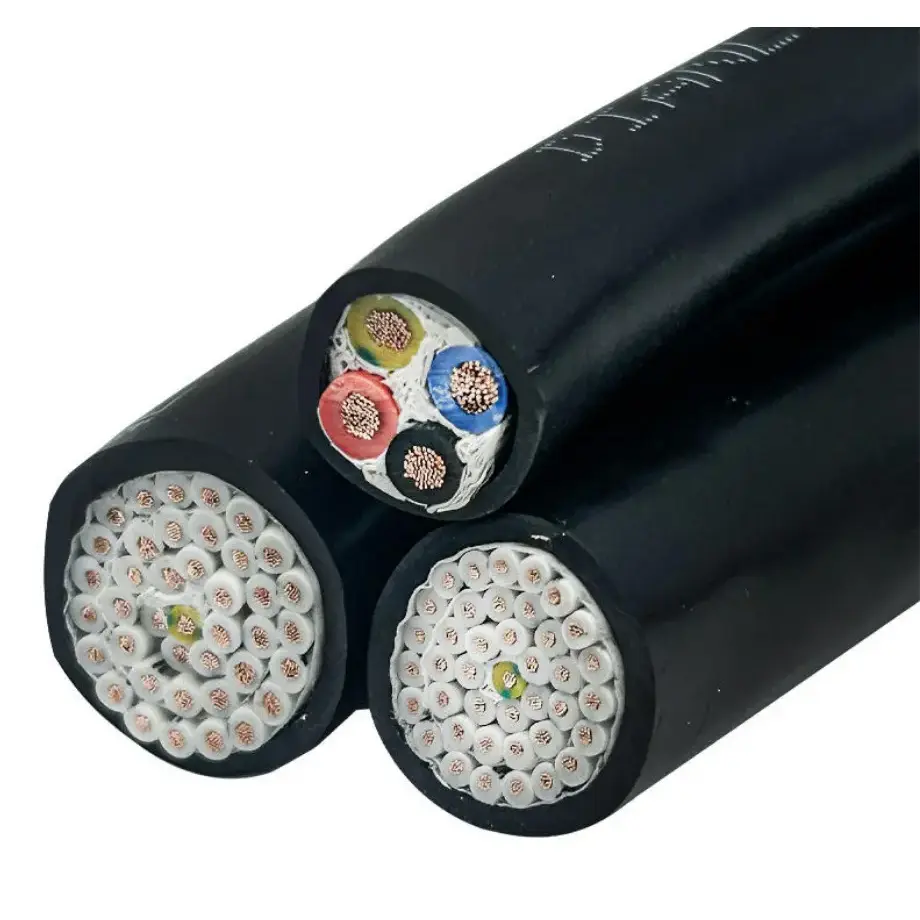

Kabel Kontrol PVC Tembaga

Model Produk Dasar: KVV

Kabel Kontrol PVC Tembaga nggabungake konduktor tembaga bebas oksigen kemurnian dhuwur kanthi insulasi PVC lan sarung protèktif kanggo kontrol tegangan rendah, pemantauan lan sirkuit tambahan. Konstruksi KVV dimaksudake kanggo kabel tetep ing ngendi sawetara sinyal kontrol utawa fungsi listrik kudu dialihake liwat kabel sing padha. Ukuran konduktor, jumlah inti, shielding lan armoring bisa dipilih miturut konfigurasi peralatan lan lingkungan instalasi.

Kanggo otomatisasi industri, peralatan listrik lan sistem kontrol bangunan, kabel iki nyedhiyakake pilihan kabel multi-inti praktis kanggo nyambungake lemari kontrol, piranti lapangan, motor, sensor lan sirkuit tambahan liyane. Spesifikasi sing ditrapake kudu dikonfirmasi saka voltase sirkuit, konduktor salib-bagean, nomer intine, cara laying lan kahanan lingkungan tinimbang saka count inti piyambak.

Spesifikasi Produk Ukuran lan Tabel Parameter Teknis

Konstruksi lan Karakteristik Listrik

Konduktor Tembaga kanggo Kontrol lan Sirkuit Tambahan

Konduktor kasebut minangka tembaga bebas oksigen kanthi kemurnian dhuwur, kanthi pilihan cross-sectional saka 0,5 nganti 10 mm². Kanggo aplikasi kontrol, ukuran konduktor kudu cocog karo beban sing disambungake, voltase kontrol, gulung voltase sing diidini lan jarak instalasi. Kisaran inti sing kasedhiya saka 2 nganti 61 intine uga ngidini siji kabel kanggo nampung sawetara sirkuit kontrol utawa pemantauan.

PVC Insulation lan Sarung

PVC nyedhiyakake insulasi listrik utama lan proteksi eksternal kanggo konstruksi KVV standar. Suhu operasi jangka panjang maksimum sing kadhaptar yaiku 70 ℃, dene tabel kasebut nemtokake suhu sekitar paling sethithik 0 ℃. Kahanan instalasi ing njaba watesan kasebut mbutuhake konfirmasi konstruksi kabel lan bahan material tinimbang mung ngganti cara instalasi.

Shielding lan Armoring Pilihan

Sirkuit kontrol sing dipasang cedhak karo peralatan frekuensi variabel, motor utawa sumber listrik liyane mbutuhake shielding tambahan. Konfigurasi KVVP lan KVVRP bisa nggunakake shielding braided kanthi tingkat jangkoan sing ditemtokake, nalika KVVP2 nggunakake bungkus tape tembaga. Where pangayoman mechanical prioritas, construction KVV22 nambah tape baja pindho armoring. Konfigurasi kasebut kudu dipilih miturut sumber gangguan, cahya mekanik lan rute laying.

Kahanan Instalasi Sing Ngaruhi Pemilihan Kabel

Cara instalasi nduweni hubungan langsung karo konstruksi kabel sing dibutuhake kanggo proyek. Kabel non-waja sing kadhaptar ing tabel specifications duwe radius mlengkung minimal 6 kaping diameteripun njaba kabel, nalika konstruksi waja utawa tembaga-tape-shielded mbutuhake paling 12 kaping diameteripun njaba. Njaga radius mlengkung sing ditemtokake mbantu nyegah stres mekanik sing gedhe banget ing insulasi lan struktur kabel sajrone instalasi.

Kanggo panguburan langsung, ambane minimal sing kadhaptar yaiku 0,7 m, kanthi perlindungan tambahan marang karusakan mekanik eksternal. Nalika sawetara kabel dipasang ing podo karo, papan boros panas sing nyukupi kudu dijaga. Rincian kasebut utamane relevan nalika spesifikasi kabel kontrol sing padha digunakake ing macem-macem area instalasi.

Skenario Aplikasi

Otomasi Industri: Kabel Kontrol PVC Tembaga bisa digunakake kanggo lemari kontrol PLC, peralatan lini produksi, sirkuit kontrol mesin lan kabel sinyal tambahan ing ngendi sawetara fungsi kontrol tegangan rendah kudu disambungake.

Peralatan Mekanik lan Listrik: Digunakake kanggo kontrol lan sirkuit umpan balik sing ana gandhengane karo pompa, penggemar, kompresor, alat mesin, peralatan kulkas lan mesin listrik liyane.

Sistem Bangunan lan Kotamadya: Digunakake ing otomatisasi bangunan, kontrol lift, peralatan kontrol geni, kontrol lampu jalan lan sistem pasokan banyu utawa saluran banyu sing spesifikasi kabel cocog karo syarat sirkuit sing ditrapake.

Peralatan Energi Anyar: Bisa digunakake kanggo kontrol tambahan lan sirkuit ngawasi ing saubengé peralatan fotovoltaik, sistem panyimpenan energi lan infrastruktur pangisian daya nalika voltase, suhu lan kahanan instalasi ana ing spesifikasi sing ditrapake.

Transportasi lan Warehousing: Ditrapake kanggo ngontrol sirkuit kanggo sistem transportasi, peralatan gudang lan sistem logistik liyane sing dioperasikake kanthi listrik. Konstruksi shielded utawa wojo bisa dianggep ing ngendi gangguan utawa cahya mechanical mbutuhake pangayoman tambahan.

Verifikasi Kualitas lan Spesifikasi

Kanggo pengadaan teknis utawa spesifikasi proyek, Kabel Kontrol PVC Tembaga kudu dipriksa marang paramèter sing bisa diukur tinimbang mung ngandelake katrangan produk umum. Item sing relevan kalebu bahan konduktor, area cross-sectional, jumlah inti, resistance insulasi, kinerja tahan voltase, radius mlengkung lan struktur shielding utawa armoring sing dipilih.

Spesifikasi sing diwenehake ngenali GB / T 9330-2020 minangka standar referensi lan nyedhiyakake voltase, resistensi, insulasi lan syarat instalasi. Kanggo proyek ekspor, standar IEC sing dibutuhake, dokumentasi tes lan syarat pasar tujuan kudu dikonfirmasi kanthi kapisah sadurunge produksi. Yen konstruksi sing dilindhungi, waja utawa tahan geni dibutuhake, model sing tepat uga kudu kasebut ing spesifikasi tuku.

Cara Pilih Spesifikasi sing Cocok

Miwiti kanthi fungsi listrik sirkuit lan nemtokake manawa kabel kasebut nggawa kontrol, pemantauan, umpan balik utawa sinyal tambahan. Banjur konfirmasi bagean konduktor sing dibutuhake lan jumlah inti. Kanggo proyèk karo gangguan electrical, nimbang construction shielded; kanggo rute kapapar ngendi pangayoman mechanical penting, versi wojo bisa luwih cocok.

Kanggo sistem kontrol luwih gedhe, cadangan inti tambahan bisa nyedhiyani kapasitas kanggo owah-owahan sirkuit mangsa. Tabel kasebut nampilake saran cadangan inti 10% -20%, dene pilihan bagean salib kudu dicenthang kanthi beban nyata, dawa sirkuit, voltase drop lan kahanan instalasi. Konduktor sing luwih gedhe ora kudu dipilih mung amarga proyek kasebut duwe titik kontrol sing luwih akeh.

FAQ

1. Apa standar digunakake kanggo kabel iki?

Spesifikasi sing diwenehake kanggo referensi produk GB/T 9330-2020 kanggo kabel kontrol terisolasi plastik. Kanggo pesenan ekspor, syarat IEC lan standar pasar tujuan kudu dikonfirmasi miturut aplikasi nyata lan konstruksi kabel.

2. Apa jumlah inti lan ukuran konduktor kasedhiya?

Range sing kadhaptar kalebu 2 nganti 61 inti lan bagean konduktor saka 0,5 nganti 10 mm². Jumlah inti umum kalebu 4, 7, 10, 14, 19, 24 lan 37 intine, dene 0,75, 1,0, 1,5 lan 2,5 mm² kadhaptar minangka bagean salib umum.

3. Apa versi shielded kasedhiya kanggo aplikasi karo gangguan electrical?

ya wis. Konstruksi KVVP lan KVVRP bisa ditemtokake kanthi tameng sing dikepang kanthi tingkat jangkoan paling sethithik 80%. KVVP2 nggunakake bungkus tape tembaga. Struktur shielding cocok gumantung ing sumber gangguan lan lingkungan instalasi.

4. Apa syarat suhu operasi lan laying?

Data teknis sing disedhiyakake nyathet suhu operasi maksimal sing diidini kanggo jangka panjang 70 ℃ lan suhu sekitar mbikak konvensional paling sethithik 0 ℃. Yen instalasi ing ngisor 0 ℃ dibutuhake, kabel preheating ditemtokake ing tabel. Konstruksi suhu rendah khusus kudu dikonfirmasi kanthi kapisah kanggo lingkungan sing luwih adhem.

5. Apa kabel bisa digunakake kanggo kuburan langsung?

Spesifikasi sing disedhiyakake nyathet ambane laying langsung sing dikubur minimal 0,7 m lan mbutuhake perlindungan marang karusakan mekanik eksternal. Konstruksi kabel sing nyata kudu dipriksa marang kahanan lemah, cahya mekanik, kelembapan lan syarat instalasi proyek sadurunge dikubur langsung.

6. Informasi apa sing kudu diwenehake nalika njaluk kutipan?

Kanggo mriksa specification akurat, nyedhiyani jumlah inti dibutuhake, konduktor salib-bagean, voltase dirating, dawa kabel, cara laying lan lingkungan instalasi. Yen shielding, tape wrapping tembaga, baja tape armoring utawa construction tahan geni dibutuhake, kalebu requirement cocog supaya model kabel lan dokumentasi technical bisa dicocogake bener.
