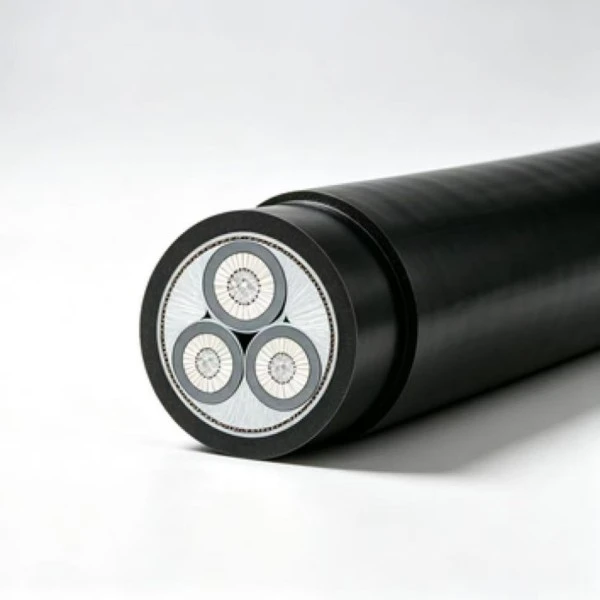

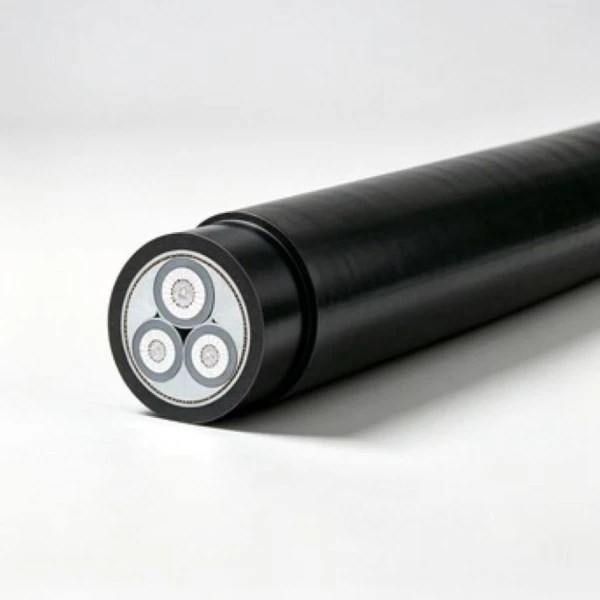

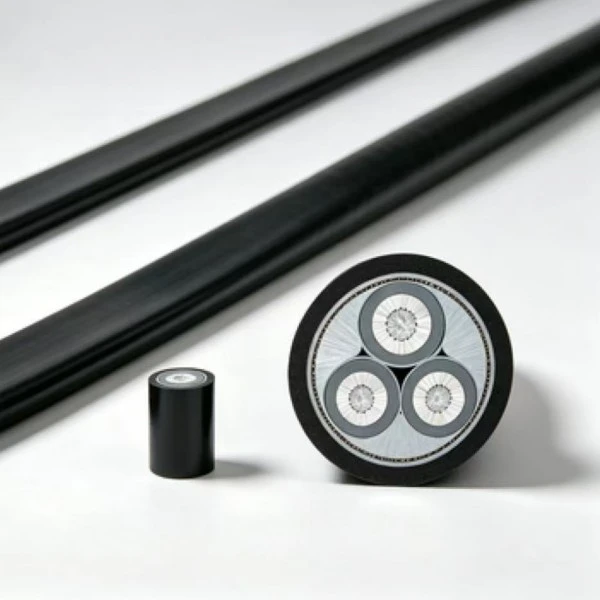

Aluminium XLPE Low Voltage Power Cable nggunakake konduktor aluminium kanthi insulasi XLPE kanggo distribusi daya voltase rendah 0,6 / 1 kV. Konduktor aluminium nyuda bobot kabel dibandhingake karo konstruksi tembaga, dene XLPE nyedhiyakake insulasi listrik sing stabil ing suhu operasi sing ditemtokake. Kabel bisa dikonfigurasi kanggo instalasi tetep ing pabrik, sistem distribusi ruangan, trenches kabel lan aplikasi liyane ing ngendi kondisi laying cocog karo spesifikasi produk.
|
Nominal cross-section (mm²) |
Ketebalan isolasi (mm) |
Ketebalan sarung (mm) |
Diameter njaba kabel kira-kira (mm) |
Resistansi konduktor DC (Ω/km)Al |
Tes voltase (kV/5 mnt) |
Kapasitas ing udara (A) (A)-Al |
Ampacity ing lemah langsung-dikubur (A)-Al |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
|
Tingkat tegangan Uo/U (kV) |
Syarat |
|
3.6/6, 6/6 |
Discharge parsial ≤ 10 pC ing 1.73U₀ |
|
8.7/10, 12/20 |
Discharge parsial ≤ 10 pC ing 1.73U₀ |
|
18/30, 21/35 |
Discharge parsial ≤ 10 pC ing 1.73U₀ |
|
26/35 |
Discharge parsial ≤ 10 pC ing 1.73U₀ |
Kanggo kabel siji-inti, radius mlengkung sing diidinake yaiku \(20\times(d+D)\pm5\%\).
Kanggo kabel multi-inti, radius mlengkung sing diidini yaiku \(15\times(d+D)\pm5\%\).
D = diameter luar kabel (mm)
d = diameter konduktor aktual (mm)
Pre-heating wajib nalika laying ngisor 0 ℃. Kabel kudu ditangani lan diinstal miturut prosedur laying suhu kurang ditrapake kanggo ngurangi risiko karusakan mechanical kanggo jampel utawa sarung.
Ora ana watesan babagan prabédan dhuwur laying vertikal miturut informasi teknis sing diwenehake. Cara instalasi, mbenakake noto lan bobot kabel isih kudu dianggep nalika planning rute vertikal.
|
Suhu hawa |
||||||||||||||||
|
Suhu operasi (℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Suhu lemah |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Kabel Daya Tegangan Rendah Aluminium XLPE bisa digunakake kanggo distribusi voltase sithik ing bengkel pabrik, gudang lan bangunan industri liyane. Nuntun khas kalebu tray kabel lan sistem kabel sing dipasang ing tembok. Nalika milih ukuran konduktor, beban sing disambungake, pengaturan instalasi, suhu sekitar lan voltase sing dibutuhake kudu dicenthang bebarengan.
Kanggo instalasi tetep ruangan, kabel bisa diarahake ing sadawane struktur sing cocog, kutub sarana utawa sistem pendukung liyane sing diidini dening spesifikasi proyek. Sarung kasebut nyedhiyakake proteksi kanggo eksposur ruangan normal, dene sinar srengenge jangka panjang, owah-owahan suhu, kelembapan lan beban mekanik kudu dianggep nalika instalasi.
Parit kabel lan trowongan sarana nyedhiyakake rute umum kanggo sirkuit distribusi daya tetep. Instalasi kudu ngidini boros panas sing nyukupi lan nyedhiyakake dhukungan lan perlindungan sing cocog. Ing instalasi terlampir utawa diklompokaké, faktor koreksi ampacity lan kondisi lingkungan sing nyata kudu dianggep tinimbang nggunakake arus udara langsung.
Panguburan langsung bisa dianggep ing ngendi konstruksi kabel, kahanan lemah lan perlindungan mekanik nyukupi syarat proyek. Kedalaman kuburan, saluran banyu, muatan eksternal lan kemungkinan penggalian ing mangsa ngarep kudu dideleng sadurunge dipasang. Tindakan protèktif bisa uga dibutuhake ing lemah korosif utawa lokasi sing kena pengaruh mekanik sing signifikan.
Kabel kasebut bisa dianggep minangka distribusi voltase kurang tetep ing renovasi jaringan listrik deso lan karya infrastruktur sing padha. Konduktor aluminium nyuda bobot kabel, sing bisa migunani ing ngendi rute kabel sing dawa mbutuhake transportasi lan karya instalasi sing akeh. Ukuran konduktor kudu ngetutake beban sing dikarepake, dawa rute, syarat voltase-drop lan kahanan instalasi.
A: voltase dirating 0.6/1 kV kanggo distribusi daya kurang voltase umum. Gumantung ing kahanan konstruksi lan proyek, cara instalasi bisa kalebu rute nduwur sirah ruangan, trenches kabel lan aplikasi sing langsung dikubur. Panggunaan ruangan kudu njupuk cahya srengenge, udan, suhu, proteksi mekanik lan sifat sarung sing ditemtokake.
A: Kanggo kabel siji-inti, syarat mlengkung sing ditemtokake yaiku \(20\times(d+D)\pm5\%\), dene syarat kanggo kabel multi-inti yaiku \(15\times(d+D)\pm5\%\). Pre-heating dibutuhake nalika suhu sekitar mbikak ngisor 0 ℃. Kabel kasebut ora kudu ditekuk utawa ditarik kanthi paksa ing suhu sing sithik amarga PVC utawa bahan sarung polimer liyane bisa dadi kurang fleksibel.
A: Tabel teknis sing diwenehake kalebu bagean salib nominal saka 1,5 mm² nganti 1000 mm². Kasedhiyan gumantung saka spesifikasi sing dibutuhake lan jadwal produksi. syarat Cut-kanggo-dawa lan kabel menehi bisa rembugan kanggo pesenan project, karo jumlahe, ukuran konduktor lan tanggal pangiriman dibutuhake dikonfirmasi sadurunge produksi.
A: Aluminium nduweni kapadhetan luwih murah tinimbang tembaga, ngurangi bobot kabel lan nggawe transportasi lan penanganan luwih gampang kanggo akeh instalasi. Bahan konduktor uga nduweni biaya materi sing luwih murah ing akeh aplikasi. Nanging, pilihan konduktor ngirim ora adhedhasar rega materi piyambak; kapasitas saiki-mbeta, gulung voltase, dawa rute, cara sambungan lan kahanan instalasi kabeh kudu dicenthang.

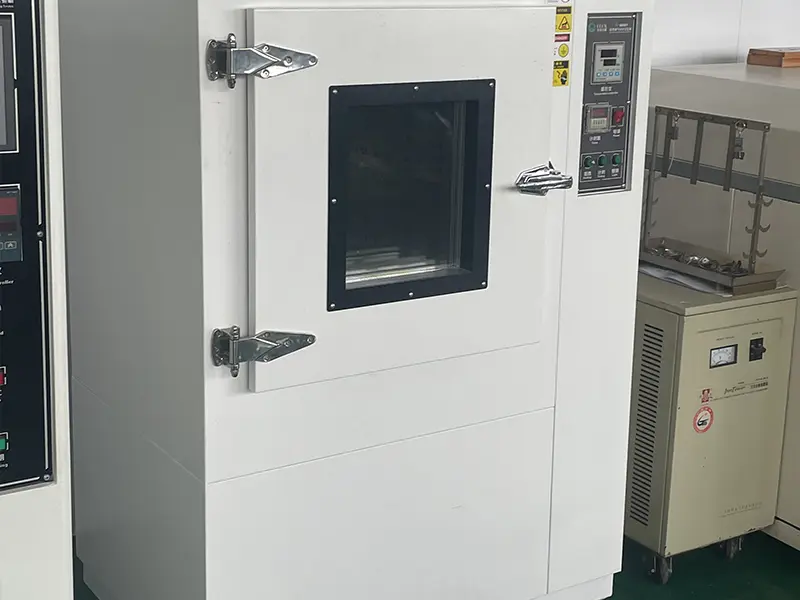

A: Cathetan inspeksi pabrik sing relevan lan dokumen tes listrik bisa diwenehake miturut spesifikasi produk lan syarat pesenan. Dokumentasi basa Inggris bisa disiapake yen dibutuhake kanggo review proyek luar negeri utawa dokumentasi adat. Sertifikat sing tepat, laporan tes lan format dokumen kudu dikonfirmasi miturut pasar tujuan lan syarat sing ditampa proyek.
A: Panguburan langsung kudu ditindakake mung yen konstruksi kabel lan kahanan situs nyukupi syarat sing ditrapake. Lengen pelindung utawa saluran bisa dianggep ing ngendi kabel kasebut kena korosi lemah sing kuwat, kelembapan sing dhuwur, muatan kendaraan, kegiatan penggalian utawa risiko mekanik liyane. Ambane panguburan lan saluran banyu sing tepat uga kudu kalebu ing rencana instalasi.
A: Wektu timbal gumantung saka bagean konduktor, konstruksi kabel, jumlah pesenan, kapasitas produksi, kemasan lan syarat dokumentasi. Spesifikasi standar bisa uga duwe jadwal produksi sing luwih cendhek nalika bahan lan kapasitas kasedhiya. Pesenan khusus utawa volume gedhe kudu dikonfirmasi karo pabrik sadurunge supaya produksi lan kiriman bisa dikoordinasi karo jadwal proyek.
A: Owah-owahan saiki sing diidinake karo suhu sekitar amarga kondisi boros panas ganti nalika suhu lingkungan mundhak utawa mudhun. Koefisien koreksi sing diwenehake ing tabel teknis kudu dianggep nalika milih ukuran konduktor lan cara instalasi. Panglompokan kabel, ventilasi, suhu lemah lan kondisi penguburan uga bisa mengaruhi saiki sing diidini.
Kanggo pitakon proyek, voltase sing dibutuhake, bagean konduktor, dawa kabel, cara instalasi, kahanan sekitar lan jumlah kudu diwenehake supaya spesifikasi lan dokumen teknis sing cocog bisa dikonfirmasi.
