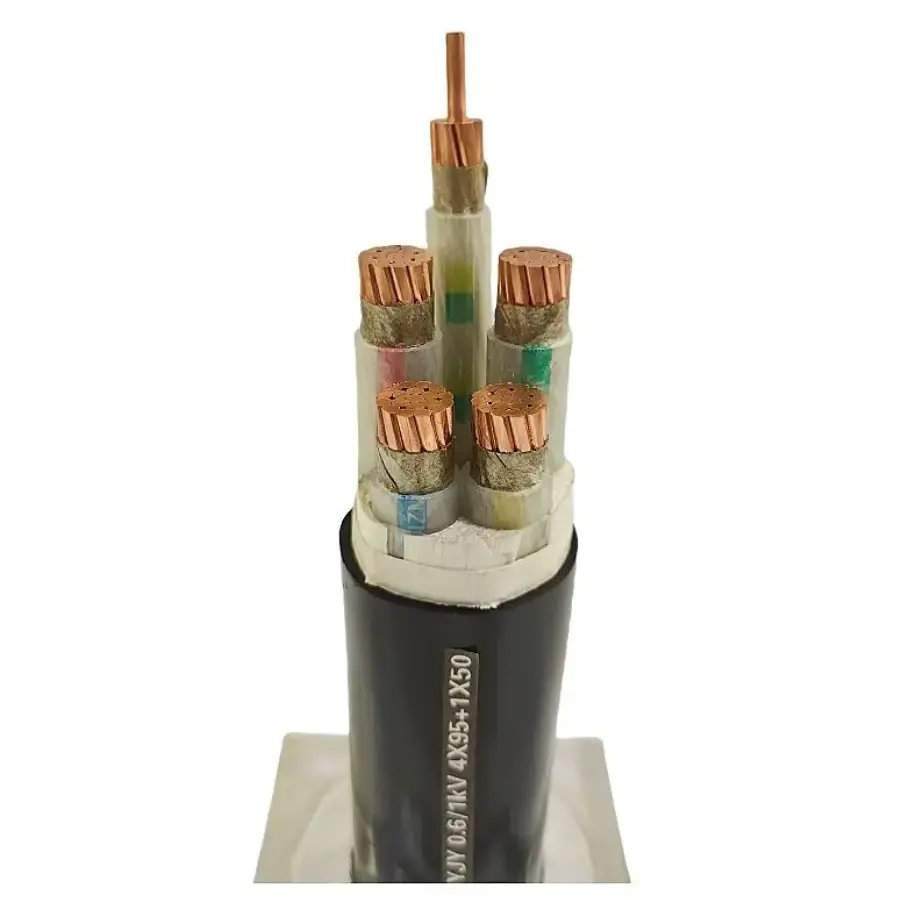

Qianchengngasilake Kabel Daya Tambang Batubara kanggo transmisi daya voltase rendah lan sambungan peralatan ing aplikasi tambang batu bara ing lemah. Kabel kasebut nggunakake konduktor tembaga kanthi insulasi XLPE lan bisa diprodhuksi kanthi struktur konduktor sing padhet utawa terdampar miturut spesifikasi sing dibutuhake. Bagean konduktor, dimensi insulasi lan parameter listrik dikontrol miturut syarat produk sing ditrapake, kanthi inspeksi dimensi lan listrik sadurunge dikirim.
Kanggo proyek daya tambang lemah, pilihan kabel gumantung luwih saka ukuran konduktor. Tegangan sing dibutuhake, kapasitas mawa arus, struktur konduktor, cara instalasi, kondisi mekanik lan syarat tahan api sing ditrapake kudu dianggep bebarengan. Qiancheng nyedhiyakake ukuran konduktor lan opsi konstruksi sing beda supaya spesifikasi kabel bisa dicocogake karo distribusi daya tambang lan syarat sambungan peralatan.
Konduktor digawe saka tembaga kemurnian dhuwur lan kasedhiya ing konstruksi padhet utawa terdampar. Range cross-sectional konduktor kasebut yaiku 1.5 ~ 120 mm² kanggo konfigurasi konduktor sing rinci, dene tabel dimensi produk ing ngisor iki nampilake spesifikasi saka 10 mm² nganti 300 mm². Struktur konduktor beda-beda miturut spesifikasi, kanthi jumlah kabel minimal, diameter konduktor lan ketebalan insulasi XLPE sing ditemtokake kanggo saben ukuran.
Contone, konfigurasi inti tunggal 1,5 mm² nduweni diameter njaba konduktor 1,36±0,02 mm, dene konfigurasi terdampar 1,5(B) nggunakake 7 kabel kanthi diameter njaba konduktor 1,56±0,02 mm. Ketebalan insulasi XLPE beda-beda gumantung saka 0,7 mm nganti 1,2 mm miturut ukuran konduktor sing ditemtokake.
| Bagian Nominal (mm²) | Jumlah Minimal Kabel Konduktor | Diameter Luar Konduktor (mm) | Ketebalan Nominal Isolasi XLPE (mm) | Kira-kira Diameter Luar Insulasi (mm) | Resistance Konduktor Maksimum ing 20 ℃ (Ω / km), Tembaga |
|---|---|---|---|---|---|
| 10 | 6 | 3.90±0.10 | 1 | 5.9 | 1.83 |
| 16 | 6 | 5.00±0.10 | 1 | 7 | 1.15 |
| 25 | 6 | 6.10±0.10 | 1.2 | 8.5 | 0.727 |
| 35 | 6 | 7.10±0.10 | 1.2 | 9.5 | 0.524 |
| 50 | 6 | 8.20±0.15 | 1.4 | 11 | 0.387 |
| 70 | 12 | 9,80±0,15 | 1.4 | 12.6 | 0.268 |
| 95 | 15 | 11.60±0.15 | 1.6 | 14.8 | 0.193 |
| 120 | 18 | 13.20±0.15 | 1.6 | 16.4 | 0.153 |
| 150 | 18 | 14,80±0,20 | 1.8 | 18.4 | 0.124 |
| 185 | 30 | 16,80±0,20 | 2 | 20.8 | 0.0991 |
| 240 | 34 | 19.40±0.20 | 2.2 | 23.8 | 0.0754 |
| 300 | 42 | 22.00±0.25 | 2.4 | 26.8 |
Nilai resistensi konduktor ing tabel kasebut minangka nilai maksimal ing 20 ℃ kanggo spesifikasi tembaga sing kadhaptar. Kanggo pilihan project, konduktor salib-bagean kudu dicocogake karo saiki mbukak dibutuhake, kahanan instalasi lan voltase drop diijini tinimbang milih dening salib-bagean piyambak.
| Item | Spesifikasi |
|---|---|
| Tegangan Rated | Kustomisasi miturut syarat pertambangan |
| Ampacity | Dicocogake karo konduktor cross-section |
| Resistansi konduktor | Nilai maksimal sing dikontrol kanthi ketat ing 20 ℃ (Tembaga), deleng tabel parameter dimensi |
| Ketahanan Isolasi | Resistance insulasi dhuwur karo materi XLPE |
| Tegangan Tahan | Pass test voltase tahan lengkap sadurunge pangiriman |
| Frekuensi operasi | 50/60Hz |
| Bahan Konduktor | Tembaga kemurnian dhuwur |
| Struktur Konduktor | Padat / Terdampar |
| Area Cross-sectional | 1,5 ~ 120 mm² |
| Diameter konduktor | Kontrol toleransi sing ketat |
| Jumlah Kabel Konduktor | 1 / 6 / 7 / 12 / 15 / 18 kabel kanggo spek sing beda |
Sistem insulasi nggunakake XLPE (Cross-linked Polyethylene), kanthi ketebalan insulasi nominal 0,7 ~ 1,2 mm miturut spesifikasi kabel. Ing diameteripun njaba kira-kira jampel punika 3.0 ~ 15.8 mm, nalika diameteripun kabel rampung sakabèhé gumantung ing struktur kabel final.
| Item Kinerja | Nilai utawa Requirements tartamtu |
|---|---|
| Suhu Operasi Konduktor Maksimum | 90 ℃ |
| Suhu Short-Circuit | 250 ℃ |
| Flame Retardancy | Flame retardant kelas opsional kanggo tambang lemah |
| Kinerja Mekanik | tensile apik & resistance abrasion kanggo laying lemah |
Konstruksi flame-retardant bisa ditemtokake kanggo aplikasi pertambangan lemah ing ngendi proyek kasebut mbutuhake kinerja tahan api tambahan. Kelas kabel lan syarat pengujian sing ditrapake kudu dikonfirmasi miturut lingkungan instalasi tambang lan spesifikasi proyek.
Proses produksi Qiancheng kalebu gambar bahan tembaga mentah, konduktor terdampar, ekstrusi XLPE lan pengujian kabel rampung. Ukuran konduktor, dimensi insulasi lan karakteristik listrik dipriksa sajrone produksi lan inspeksi pungkasan miturut spesifikasi sing ditrapake.
Sadurunge dikirim, kabel kasebut ngalami inspeksi listrik lan dimensi, kalebu tes voltase tahan sing dibutuhake. Qiancheng bisa nyedhiyakake sertifikat tes pabrik bebarengan karo ukuran lan laporan parameter teknis kanggo spesifikasi sing cocog. Cathetan iki mbantu para panuku proyek lan tim teknis kanggo verifikasi kabel sing dikirim menyang parameter produk sing disepakati.
Foto produksi bahan tembaga mentah lan gambar kawat kasedhiya minangka bagéan saka informasi manufaktur. Video demonstrasi produk uga bisa diwenehake liwat saluran YouTube Qiancheng kanggo nuduhake rincian produksi lan produk.
Kabel iki dimaksudaké kanggo sumber daya tambang batu bara lemah lan sambungan daya peralatan tambang. Pertimbangan pilihan sing umum kalebu beban peralatan sing disambungake, bagean konduktor sing dibutuhake, voltase sing dirating, kahanan rute kabel, cahya mekanik lan apa spesifikasi tahan api dibutuhake.
Kanggo aplikasi sing nglibatake kontrol lan transmisi sinyal tinimbang sumber daya utama, Qiancheng uga nyedhiyakakeKabel Kontrol. Kanggo proyek transmisi daya overhead, kabel overhead ACSR minangka kategori produk liyane sing kasedhiya saka Qiancheng.
Nalika nemtokake Kabel Daya Tambang Batubara, informasi ing ngisor iki kudu dikonfirmasi sadurunge produksi:
Nyedhiyakake rincian kasebut ngidini spesifikasi kabel dipriksa nglawan distribusi daya tambang utawa syarat sambungan peralatan sadurunge pesenan dikonfirmasi.
