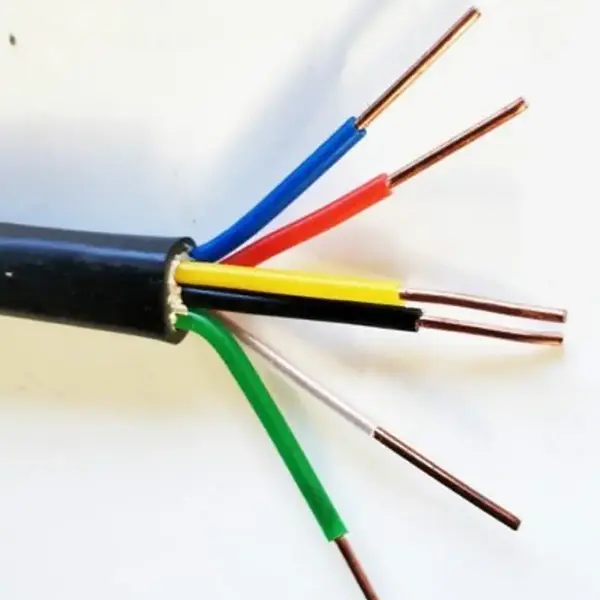

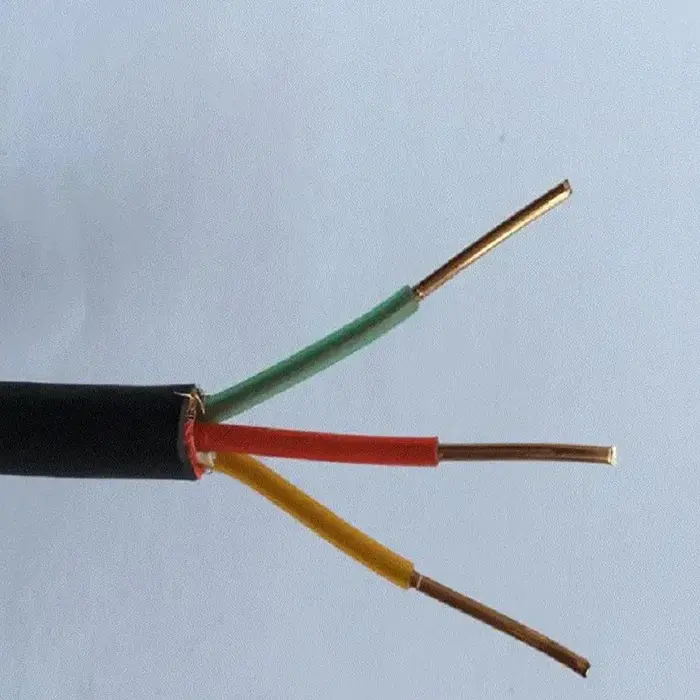

Kabel Kontrol Tembaga XLPE Retardant Flame

Model Produk: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP, lsp.

Kabel Kontrol Tembaga XLPE Retardant Flame digunakake ing kontrol voltase rendah lan sirkuit sinyal ing ngendi panyebaran nyala kudu diwatesi. Konstruksi standar nggabungake konduktor tembaga tanpa oksigen kanthi insulasi XLPE lan sarung njaba sing tahan api, kanthi konfigurasi konduktor sing padhet utawa fleksibel sing kasedhiya kanggo syarat kabel sing beda. Versi shielded lan wojo ngluwihi sawetara kanggo instalasi ngendi gangguan elektromagnetik utawa pangayoman mechanical uga kudu dianggep.

Insulasi XLPE ditemtokake kanggo suhu operasi jangka panjang maksimum 90 °C, dene kabel kasedhiya ing konfigurasi 450/750V kanthi pirang-pirang cacah inti lan bagean konduktor. Z (A, B, C) gelar flame-retardant, shielding, armoring lan dawa khusus bisa dipilih miturut sirkuit kontrol lan kondisi laying.

Spesifikasi Produk, Dimensi lan Tabel Parameter Teknis

Konstruksi lan Kinerja

1. XLPE Insulation kanggo Wiring Kontrol Suhu munggah pangkat

Sistem insulasi adhedhasar polyethylene cross-linked tinimbang insulasi PVC konvensional. Miturut spesifikasi sing diwenehake, lapisan XLPE nduweni suhu operasi jangka panjang maksimum 90 °C lan toleransi kakehan jangka pendek 130 °C. Iki nggawe konstruksi cocok kanggo peralatan kontrol lan instalasi listrik ing ngendi kabel bisa ngalami suhu operasi sing luwih dhuwur.

2. Konduktor Tembaga kanggo Kontrol lan Sirkuit Sinyal

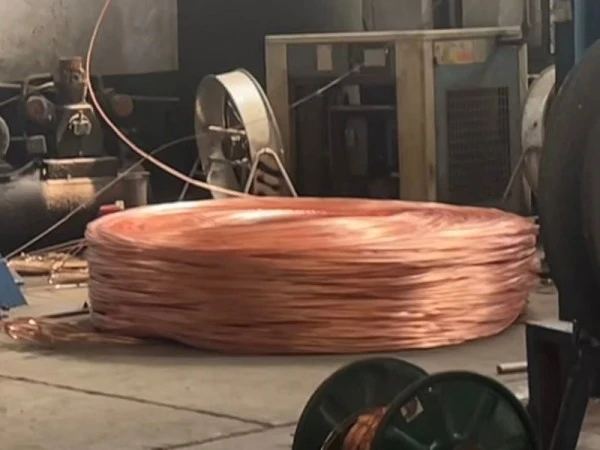

Spesifikasi konduktor nyakup 99,99% tembaga bebas oksigen kemurnian dhuwur, kanthi konduktor padhet Kelas 1 lan konduktor fleksibel terdampar Kelas 5 kasedhiya. Pilihan antarane construction kaku lan fleksibel bisa dicocogake kanggo cara wiring, noto terminal lan papan instalasi.

3. Sarung Flame-Retardant lan Perlindhungan Pilihan

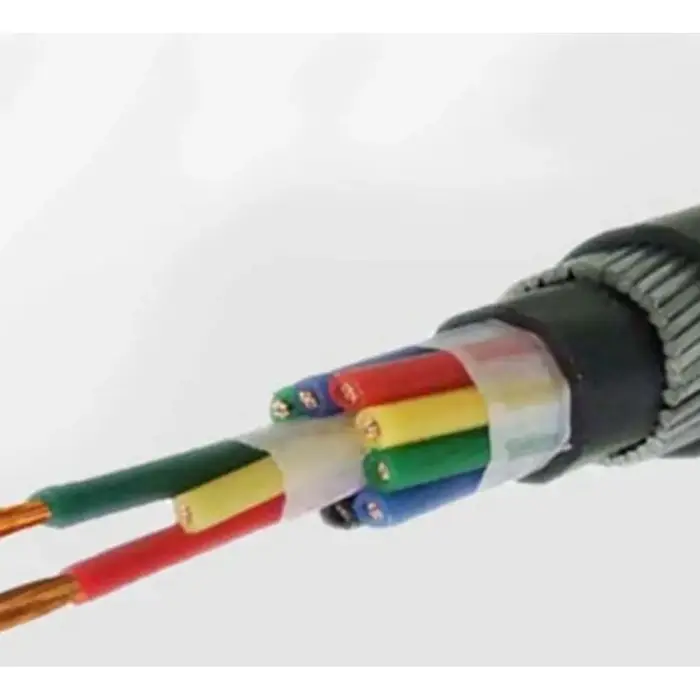

Sarung njaba bisa dadi PVC tahan api utawa polietilen (poliolefin), kanthi gelar tahan api Z (A, B, C). Shielded ZR-KYJYP lan wojo ZR-KYJV22 utawa ZR-KYJY23 konfigurasi alamat syarat instalasi tambahan. Shielding cocog ing ngendi interferensi elektromagnetik kudu dikontrol, nalika waja baja-tape nyedhiyakake proteksi mekanik kanggo kondisi laying sing ditemtokake.

Milih Konfigurasi Kabel kanggo Instalasi

Konstruksi sing cocog gumantung luwih saka ukuran konduktor. Jumlah inti kudu cocog karo jumlah sirkuit kontrol utawa sinyal, dene kelas konduktor kudu cocog karo cara instalasi. Kanggo tray kabel lan kabel tetep njero ruangan, konstruksi sing ora nganggo waja bisa uga cukup. Versi Shielded bisa dianggep kanggo sirkuit kena pengaruh gangguan elektromagnetik, nalika versi wojo dimaksudaké kanggo instalasi ngendi kabel wis kapapar meksa mechanical utawa kahanan langsung-kubur.

Kanggo proyek sing mbutuhake karakteristik kumelun lan halogen sing suda, versi tahan api kumelun rendah WDZ sing kasedhiya kudu ditemtokake kanthi kapisah. Radius mlengkung minimal uga kudu dianggep nalika nuntun: dhaptar data sing diwenehake ≥6 kaping diameter njaba kabel kanggo versi sing ora nganggo waja, ≥8 kanggo versi sing dilindhungi lan ≥12 kaping kanggo versi lapis baja.

Aplikasi Khas

1. Fire-Protection lan Sistem Kontrol Bangunan

Kabel kontrol XLPE tahan api bisa digabung menyang sirkuit kontrol voltase rendah kanggo peralatan proteksi geni, otomatisasi bangunan lan sistem listrik sing gegandhengan. Jumlah inti lan ukuran konduktor kudu dicocogake karo peralatan kontrol lan susunan sirkuit tinimbang milih mung diameteripun kabel sakabèhé.

2. Photovoltaic lan Energy-Panyimpenan Equipment

Kabinet kontrol, peralatan sing gegandhengan karo inverter lan sistem panyimpenan energi bisa uga ngemot pirang-pirang sinyal voltase rendah lan sirkuit kontrol ing area instalasi sing terbatas. Isolasi XLPE nyedhiyakake sawetara suhu operasi sing luwih dhuwur tinimbang kabel kontrol PVC sing umum digunakake kanggo aplikasi suhu sing luwih murah, miturut spesifikasi kabel lan kondisi operasi sing nyata.

3. Otomasi Industri lan Peralatan Proses

Range kabel bisa digunakake kanggo sirkuit kontrol sing ana gandhengane karo motor, pompa, penggemar, alat mesin, lemari PLC lan peralatan industri liyane. Versi konduktor fleksibel migunani ing ngendi rute mbutuhake keluwesan kabel sing luwih gedhe, nalika konstruksi sing dilindhungi bisa dianggep minangka sirkuit sinyal sing kena gangguan elektromagnetik.

4. Instalasi Utilitas lan Infrastruktur Underground

Konfigurasi ZR-KYJV22 lan ZR-KYJY23 lapis baja menehi pilihan kanggo instalasi sing mbutuhake pangayoman mekanik tambahan, kalebu aplikasi panguburan langsung sing ditemtokake. Versi unarmored bisa digunakake ing tray kabel, saluran njero ruangan lan trenches kabel ngendi pangayoman mechanical wis kasedhiya dening cara instalasi.

5. Peralatan Daya lan Proyek Berorientasi Ekspor

Kanggo gardu, pembangkit listrik, peralatan listrik lan proyek luar negeri, spesifikasi kabel sing dibutuhake kudu dikonfirmasi karo standar proyek, kelas voltase, metode instalasi lan syarat dokumentasi. Dokumentasi produk, cathetan tes lan kemasan gulungan bisa diatur miturut syarat pangiriman proyek kasebut.

Verifikasi Teknis Sadurunge Order

Kanggo proyek kabel kontrol, informasi sing paling migunani kanggo konfirmasi sadurunge produksi yaiku voltase sing dibutuhake, kelas konduktor, bagean salib, jumlah inti, bahan tahan api lan lingkungan laying. Shielding utawa armoring kudu kasebut nalika gangguan elektromagnetik utawa pangayoman mechanical minangka bagéan saka syarat instalasi.

Data teknis sing diwenehake kalebu bagean konduktor 0,75–6 mm² lan konfigurasi inti standar saka 2 nganti 61 intine. Dawane pangiriman bisa disesuaikan, nalika identifikasi kabel nggunakake inti multi-warna kanthi inti bumi kuning-ijo. Kanggo pesenan ekspor, kemasan bisa kalebu gulungan plastik utawa gulungan kayu sing difumigasi miturut syarat pengiriman.

FAQ

1. Apa standar sing ditemtokake kanggo kabel iki?

Spesifikasi produk sing diwenehake nyathet GB / T 9330 lan GB / T 19666 minangka standar nasional sing ditrapake. Yen proyek mbutuhake sertifikasi tambahan, laporan tes utawa dokumentasi ekspor, dhaptar dokumen sing dibutuhake kudu dikonfirmasi sadurunge produksi.

2. Apa sawetara suhu sing ditemtokake kanggo insulasi XLPE?

Data teknis nemtokake suhu operasi jangka panjang maksimum 90 °C lan toleransi kakehan jangka pendek 130 °C. Suhu laying minimal standar yaiku ≥0 °C, dene versi tahan kadhemen kadhaptar kanggo konstruksi langsung ing -30 °C.

3. Apa ukuran konduktor lan konfigurasi inti kasedhiya?

Bagean konduktor standar yaiku 0,75, 1,0, 1,5, 2,5, 4 lan 6 mm². Konfigurasi inti standar kalebu 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 lan 61 intine, kanthi jumlah inti khusus sing kasedhiya kanggo produksi khusus.

4. Nalika kudu versi shielded utawa wojo kasebut?

Shielded ZR-KYJYP bisa dianggep nalika sirkuit kontrol mbutuhake pangayoman elektromagnetik-gangguan. Armored ZR-KYJV22 utawa ZR-KYJY23 dimaksudaké kanggo kondisi laying ngendi pangayoman mechanical tambahan dibutuhake, kalebu aplikasi langsung-kubur kasebut. Syarat radius mlengkung beda-beda ing antarane konstruksi kasebut.

5. Apa sing kudu dikonfirmasi kanggo kutipan proyek?

Nyedhiyani model sing dibutuhake, konduktor salib-bagean, jumlah inti, dawa kira-kira, cara laying lan sembarang shielding, armoring, kurang-kumelun utawa syarat-tahan kadhemen. Kanggo pesenan ekspor, tujuan, syarat reel lan dokumen teknis utawa inspeksi sing dibutuhake uga kudu dikonfirmasi.

6. Bisa kabel diwenehake ing dawa selaras?

ya wis. Spesifikasi sing diwenehake nyathet dawa pangiriman sing bisa disesuaikan kanthi toleransi dawa ± 0,5%. Jumlah inti khusus lan konfigurasi fungsional uga bisa dibahas miturut syarat proyek.
