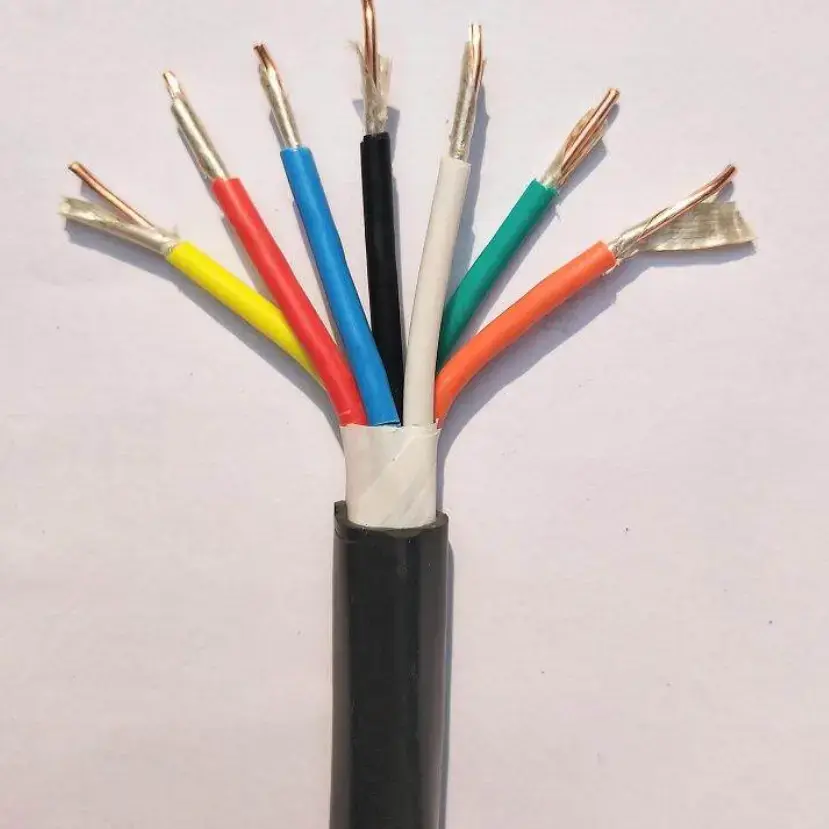

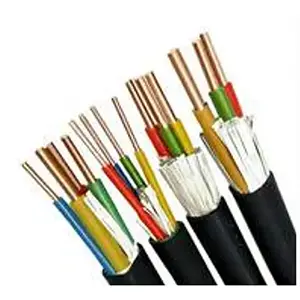

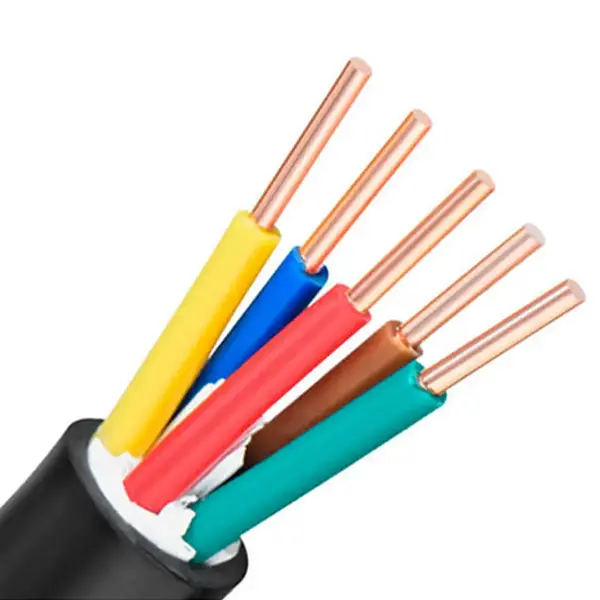

Kabel Kontrol Tahan Api PVC Tembaga

Model Produk Dasar: N-KVV(NH-KVV).

Kabel Kontrol Tahan Api PVC Tembaga nggabungake konduktor tembaga, lapisan tahan api mika-tape lan insulasi PVC lan sarung kanggo sirkuit kontrol lan tambahan sing mbutuhake konstruksi kabel tahan geni. Kabel 450 / 750V dimaksudake kanggo aplikasi sing njaga kesinambungan sirkuit sajrone wektu sing ditemtokake ing cahya geni minangka bagean saka desain sistem. Gumantung saka konstruksi konduktor, kabel bisa dikonfigurasi karo konduktor tembaga Kelas 1 utawa Kelas 5.

Pita mika mbentuk lapisan tahan geni tombol watara konduktor, nalika pilihan konduktor fleksibel nggawe kabel luwih gampang kanggo rute liwat trays kabel, kabinèt kontrol lan sambungan peralatan. Pilihan spesifikasi kudu nimbang bagean konduktor, jumlah inti, kahanan instalasi lan syarat kinerja geni saka sistem listrik lengkap.

Spesifikasi Produk Ukuran lan Tabel Parameter Teknis

Konstruksi Tahan Geni lan Desain Kabel

Lapisan Tahan Api Mika-Tape

Pita mika dipanggonke watara konduktor minangka komponen tahan geni utama. Ing cahya geni, lapisan iki dimaksudaké kanggo njaga insulasi listrik kanggo kondisi tes sing ditemtokake lan mbantu njaga kesinambungan sirkuit kanggo wektu sing dibutuhake. Rating tahan geni sing nyata kudu dikonfirmasi karo spesifikasi produk lan metode uji coba kanggo proyek kasebut.

Pilihan Konduktor Tembaga

Konstruksi konduktor bisa adhedhasar tembaga Kelas 1 utawa Kelas 5 miturut konfigurasi kabel sing dibutuhake. Tabel teknis nyedhiyakake jumlah konduktor, bagean salib lan nilai resistensi DC 20 ℃, ngidini paramèter listrik dipriksa sadurunge konfirmasi spesifikasi.

PVC Insulation lan Sarung

PVC nyedhiyakake insulasi utama ing sekitar konduktor lan nyumbang kanggo proteksi mekanik sakabèhé kabel. Kekandelan insulasi sing kadhaptar diganti karo bagean salib nominal, saengga spesifikasi kabel kudu dipilih bebarengan karo ukuran konduktor sing dibutuhake lan kondisi instalasi.

Carane Kabel Pas Sistem Kontrol Fire-Protection

Tembaga PVC Fire Resistant Control Cable dimaksudaké kanggo sirkuit ngendi kontrol, weker, ngawasi utawa fungsi tambahan bisa uga kudu kasedhiya sak acara geni kanggo periode ditetepake. Sirkuit khas kalebu lemari kontrol proteksi geni, peralatan knalpot asap, pompa geni lan sistem kontrol listrik liyane.

Fungsi tahan geni kudu dianggep minangka bagéan saka desain sirkuit lengkap. Rute kabel, metode pendukung, peralatan sing disambungake, lingkungan instalasi lan klasifikasi tahan geni sing dibutuhake kabeh bisa mengaruhi kinerja sistem pungkasan.

Skenario Aplikasi

1. Teknik Perlindhungan Kebakaran: Lemari kontrol linkage proteksi geni, sistem weker geni, penggemar knalpot asap lan sirkuit kontrol pompa banyu geni.

2. Pembangkit Listrik: Kabinet kontrol listrik, jalur kontrol sekunder kanggo set generator lan kabel kontrol utawa sinyal ing kamar distribusi daya.

3. Industri Metalurgi: Konsol operasi otomatis lan sirkuit kontrol kanggo peralatan lini produksi ing bengkel metalurgi.

4. Konstruksi Bangunan: Ruangan mesin basement, sistem AC pusat lan sistem kontrol linkage proteksi geni elevator.

5. Industri Umum: Peralatan perawatan banyu limbah, jalur produksi pangatusan lan sirkuit kontrol sing ndhukung piranti mesin sing mbutuhake konstruksi tahan geni.

Pertimbangan Seleksi Praktis

1. Konduktor Cross-bagean

Bagean salib sing dibutuhake kudu ditemtokake saka beban listrik, fungsi sirkuit, resistensi konduktor sing diidini lan syarat instalasi sing ditrapake. Data sing kasedhiya kalebu bagean silang nominal saka 0,5mm² nganti 6mm².

2. Jumlah inti

Jumlah inti kudu cocog karo jumlah kontrol, weker, pemantauan lan sirkuit tambahan sing bakal ditindakake. Tabel kasebut nampilake konfigurasi inti sing disaranake liwat 61 intine, kanthi jumlah inti khusus sing kasedhiya miturut spesifikasi sing diwenehake.

3. Fleksibilitas lan Rute Instalasi

Where kabel kudu liwat lemantun kontrol, nampan utawa sambungan peralatan, construction konduktor lan allowable kondisi mlengkung kudu dianggep bebarengan. Radius mlengkung sing dibutuhake kudu dikonfirmasi saka spesifikasi kabel sing ditrapake tinimbang mung saka jinis konduktor.

4. Requirements Fire-Resistance

Kabel tahan geni kudu dipilih miturut durasi tes sing dibutuhake, kahanan cahya geni lan standar sistem. Kabel ora kudu ditemtokake mung kanthi istilah "tahan geni"; klasifikasi kinerja sing dibutuhake lan dokumentasi test ndhukung uga kudu dikonfirmasi.

Kualitas lan Verifikasi Teknis

Kanggo pengadaan proyek, titik verifikasi utama kalebu bahan lan konstruksi konduktor, bagean salib nominal, resistensi konduktor, konfigurasi pita mika, ketebalan insulasi PVC lan dimensi kabel rampung. Karakteristik sing bisa diukur iki nyedhiyakake dhasar praktis kanggo mbandhingake kabel sing diwenehake karo spesifikasi teknis sing disepakati.

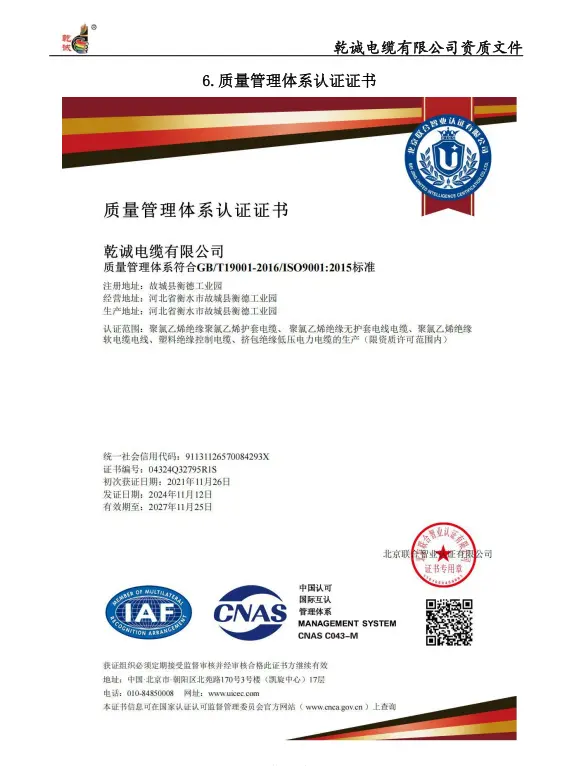

Kanggo pesenan ekspor utawa teknik, Qiancheng bisa koordinasi dokumentasi produk sing dibutuhake miturut spesifikasi kabel lan syarat proyek. Yen laporan tes tahan geni tartamtu, sertifikat utawa dokumen pamriksa dibutuhake, kudu diidentifikasi sadurunge konfirmasi pesenan supaya dokumentasi sing ditrapake bisa dipriksa karo konfigurasi kabel sing nyata.

FAQ

Apa voltase dirating saka Tembaga PVC Fire Resistant Control Cable?

Tegangan sing dirating yaiku 450/750V. Iki ditrapake kanggo kontrol, ngawasi lan sirkuit tambahan ing ngendi konstruksi tahan geni sing ditemtokake dibutuhake.

Bahan apa sing nyedhiyakake fungsi tahan geni?

Pita mika digunakake minangka lapisan tahan geni ing sekitar konduktor. Fungsine kanggo njaga insulasi listrik lan kontinuitas sirkuit ing kahanan tes geni sing ditemtokake.

Apa ukuran konduktor sing dicakup ing tabel spesifikasi?

Tabel kasebut nyakup bagean salib nominal saka 0.5mm² nganti 6mm², kanthi konfigurasi konduktor sing cocog, ketebalan insulasi PVC lan nilai resistensi konduktor DC 20 ℃.

Carane akeh intine bisa diatur?

Nomer inti sing disaranake sing kadhaptar yaiku 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 lan 61. Jumlah inti khusus bisa dibahas miturut spesifikasi proyek.

Ing endi bisa digunakake Kabel Kontrol Tahan Api PVC Tembaga?

Bisa ditrapake ing sistem kontrol proteksi geni, sirkuit kontrol tanduran daya, peralatan metalurgi, bangunan sistem mekanik lan listrik, peralatan perawatan banyu limbah lan aplikasi kontrol industri liyane ing ngendi konstruksi kabel tahan geni dibutuhake.

Informasi apa sing kudu diwenehake kanggo penawaran proyek?

Kanggo konfirmasi spesifikasi, migunani kanggo nyedhiyakake model sing dibutuhake, bagean salib konduktor, jumlah inti, dawa kabel, lingkungan instalasi, syarat tahan geni lan dokumen teknis utawa cathetan inspeksi sing dibutuhake.
