Kabel Karet Shearer Batubara Terlindung

Model: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3, lsp.

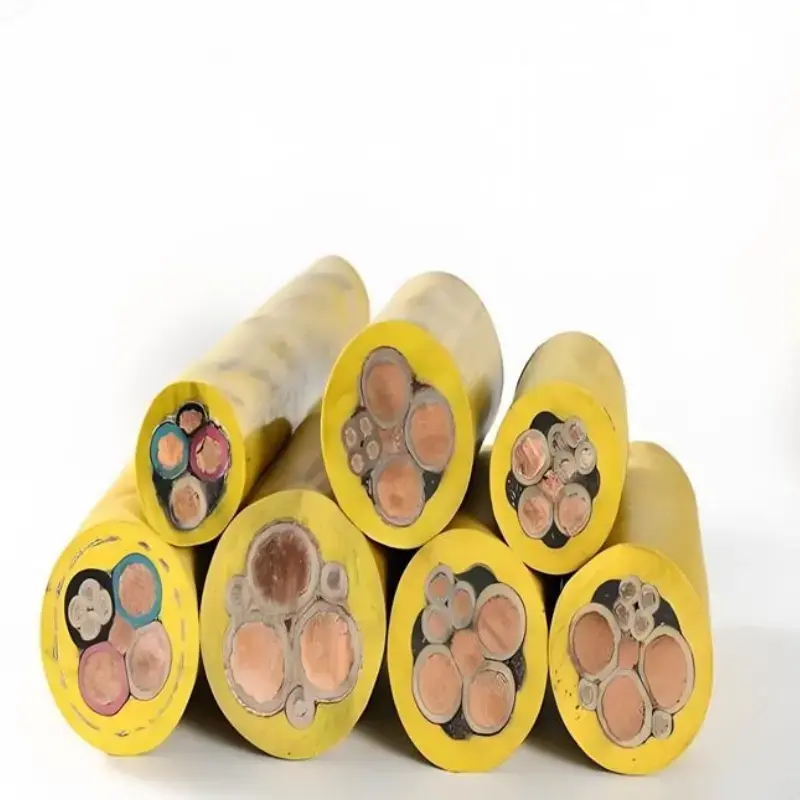

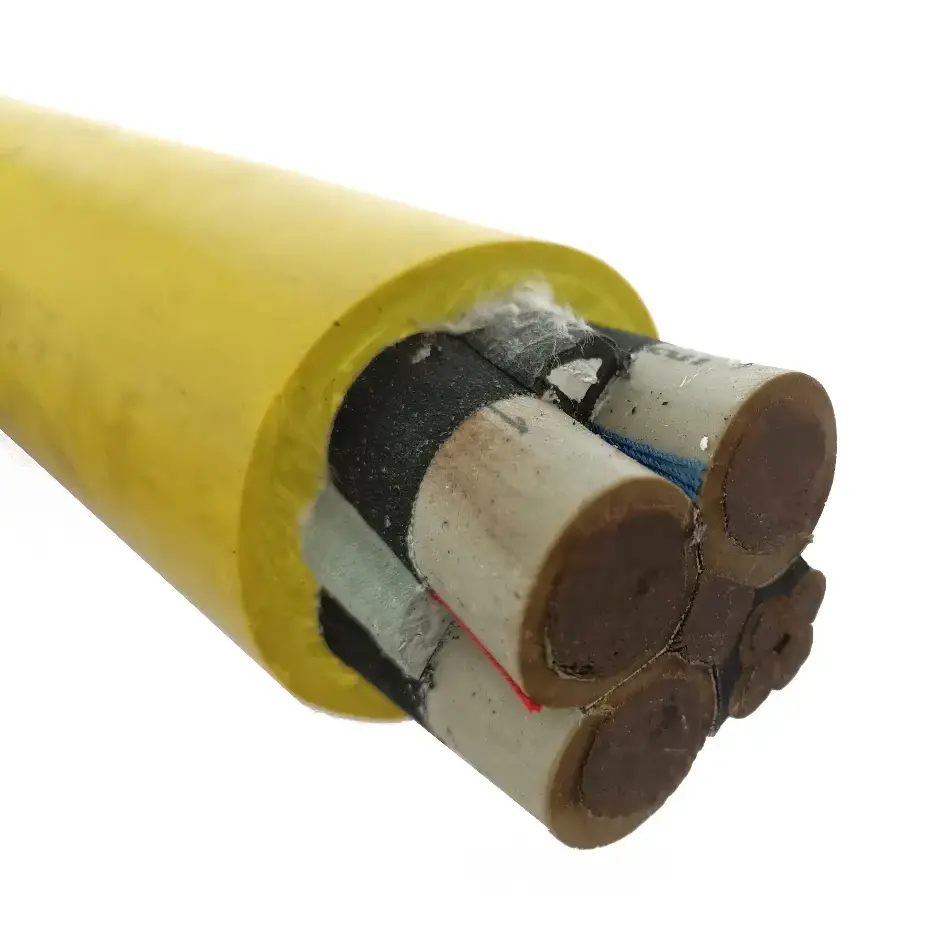

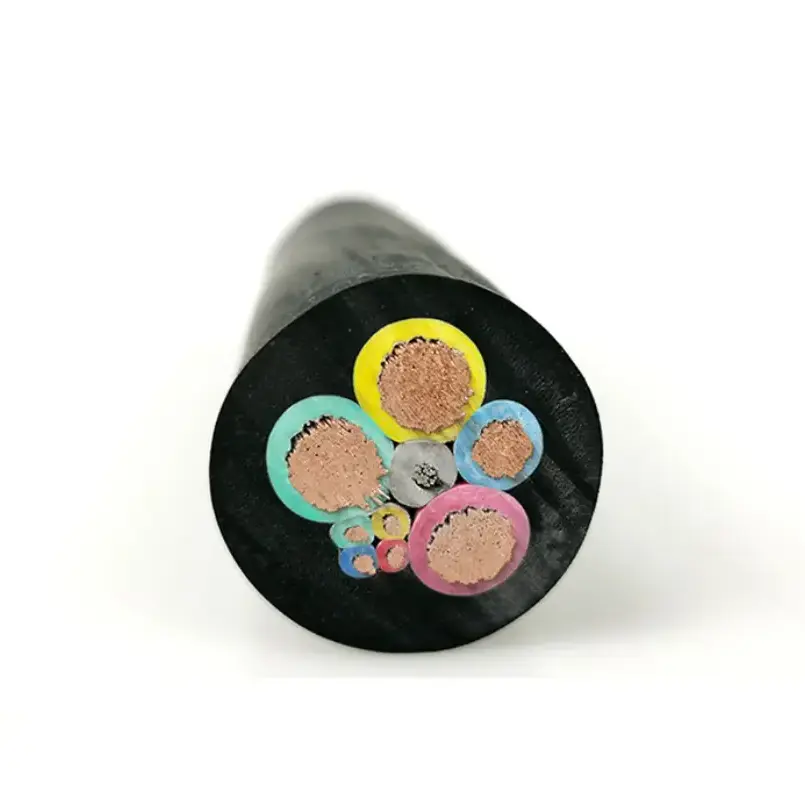

Kabel Karet Shearer Batubara Terlindung digunakake kanggo pasokan daya seluler lan sambungan kontrol ing peralatan pertambangan batubara ing lemah kayata gunting batu bara. Konstruksi kasebut nggabungake konduktor tembaga tanpa oksigen sing akeh terdampar, insulasi karet khusus, perisai metalik lan sarung karet kanthi kekuatan dhuwur. Spesifikasi sing diwenehake kalebu sawetara tingkat voltase lan konduktor salib-bagean kanggo aplikasi ing ngendi kabel kapapar gerakan bola-bali, mlengkung, nyeret lan kontak mechanical.

Spesifikasi Produk lan Tabel Parameter Teknis

Syarat Aplikasi Khas

Jinis kabel iki dimaksudaké kanggo peralatan pertambangan seluler ing lemah ing ngendi kabel daya bisa kena gerakan terus-terusan lan stres mekanik. Spesifikasi nyata kudu dipilih miturut voltase peralatan, panjaluk saiki, bagean konduktor, konfigurasi inti lan kahanan instalasi.

1. Pertambangan Batubara kanthi Mekanis

Gunting batubara lan peralatan seluler liyane mbutuhake konstruksi kabel sing bisa nampung gerakan bola-bali ing sadawane permukaan kerja. Konduktor fleksibel lan sarung karet cocog kanggo kahanan rute kabel sing mlengkung, nyeret lan kontak karo peralatan ing saubengé.

2. Peralatan Listrik Underground Mobile

Kabel kasebut uga bisa dianggep minangka sambungan daya lan kontrol ing peralatan pertambangan seluler liyane nalika voltase dirating, susunan inti lan syarat mekanik cocog karo instalasi. Jinis peralatan lan konfigurasi sambungan kudu dikonfirmasi sadurunge specification.

3. Wilayah karo Interferensi elektromagnetik

Lapisan pelindung metalik nyedhiyakake penghalang konduktif ing saubengé inti kabel lan bisa mbantu nyuda efek interferensi elektromagnetik ing kontrol lan sirkuit sinyal. Persyaratan pelindung kudu dievaluasi bebarengan karo desain peralatan lan susunan grounding.

4. Area Tambang Basah, Bledug lan Mekanik Nuntut

Insulasi karet lan sarung njaba ditrapake kanggo lingkungan lemah ing ngendi kelembapan, bledug, nyeret lan kontak mekanik bisa kedadeyan. Pilihan kabel isih kudu njupuk akun cahya banyu nyata, rute instalasi, suhu lan loading mechanical ing situs.

Pertimbangan Teknis Utama

Kanggo pilihan kabel tambang batu bara, rating listrik mung ora cukup. Konstruksi kabel, gerakan instalasi, syarat shielding lan kahanan lingkungan kudu dicenthang marang peralatan lan tata tambang sadurunge pesenan.

1. Rating Listrik lan Ukuran Konduktor

Rentang voltase sing kasedhiya kalebu 0,38 / 0,66 kV, 0,66 / 1,14 kV lan 1,9 / 3,3 kV, kanthi bagean konduktor sing kadhaptar saka 16 mm² nganti 120 mm² ing spesifikasi sing diwenehake. Ukuran cocok gumantung ing mbukak peralatan, gulung voltase allowable, dawa kabel lan kahanan instalasi.

2. Konstruksi Fleksibel kanggo Peralatan Mobile

Gerakan sing bola-bali nyedhiyakake panjaluk mekanik sing beda ing kabel pertambangan seluler tinimbang ing kabel instalasi tetep. Konduktor tembaga multi-stranded lan konstruksi karet dimaksudake kanggo aplikasi sing nglibatake lentur lan torsi bola-bali.

3. Shielding kanggo Control lan Sirkuit Sinyal

Kabel kasebut nggabungake tameng metalik komposit nggunakake jalinan kawat tembaga lan serat. Kanggo panginstalan sing nggawa sinyal kontrol cedhak peralatan listrik daya dhuwur, tameng kudu dicocogake karo grounding peralatan lan syarat sistem kontrol.

4. Sheath Protection

Sarung karet njaba ditemtokake minangka tahan nyandhang, tahan lenga, tahan seret lan tahan impact. Sifat-sifat kasebut cocog ing endi kabel kasebut cedhak karo mesin seluler utawa kena kontak mekanik sing bola-bali.

5. Kinerja Flame-Retardant

Spesifikasi sing diwenehake nyatakake tundhuk karo syarat tahan api pertambangan MT 386, kalebu mateni mandhiri sawise nyopot geni. Dokumentasi proyek lan spesifikasi kabel sing ditrapake kudu dipriksa nalika tambang mbutuhake sertifikat utawa cathetan tes khusus.

Kualitas lan Dokumentasi

Kanggo pengadaan kabel pertambangan, verifikasi teknis kudu nyakup model produk, voltase sing dirating, bagean konduktor, konfigurasi inti, syarat uji listrik lan standar pertambangan sing ditrapake. Rincian kasebut nyedhiyakake dhasar praktis kanggo cocog kabel karo peralatan lan kahanan instalasi tinimbang milih mung dening voltase nominal.

Proses produksi lan inspeksi kabel Qiancheng bisa didokumentasikan miturut spesifikasi produk lan syarat proyek sing ditrapake. Cathetan tes, paramèter teknis lan dokumen panyengkuyung liyane bisa dideleng minangka bagéan saka proses pengadaan lan panampa yen dibutuhake.

Napa Konstruksi Penting ing Aplikasi Pertambangan Batubara

1. Konstruksi Konduktor Fleksibel

Konduktor tembaga bebas oksigen multi-stranded dimaksudake kanggo nampung mlengkung lan torsi sing bola-bali sajrone operasi peralatan seluler. Ukuran konduktor bisa dipilih miturut beban listrik sing dibutuhake lan spesifikasi kabel.

2. Gabungan Daya lan Konfigurasi Kontrol

Spesifikasi sing disedhiyakake kalebu konstruksi inti-komposit lan inti-kontrol. Konfigurasi iki bisa nyederhanakake rute kabel ing ngendi sambungan daya lan kontrol dibutuhake, miturut syarat sambungan peralatan.

3. Metallic Shielding

Struktur shielding cocog kanggo panginstalan ngendi kabel daya lan sirkuit kontrol operate ing lingkungan peralatan seluler padha. Efektivitas gumantung ing desain sistem lengkap, kalebu mandap tameng lan grounding.

4. Isolasi Karet lan Sarung

Bahan karet digunakake kanggo insulasi lan lapisan pelindung njaba. Konstruksi sing ditemtokake nyedhiyakake resistensi kanggo ekstrusi, nyuwek, nyandhang, lenga lan dampak kanggo kondisi mekanik sing nuntut sing ana gandhengane karo peralatan lemah seluler.

FAQ

Q1: Apa voltase lan ukuran konduktor kasedhiya?

A: Spesifikasi sing disedhiyakake kalebu voltase sing dirating 0,38/0,66 kV, 0,66/1,14 kV lan 1,9/3,3 kV, kanthi bagean konduktor saka 16 mm² nganti 120 mm². Pangaturan inti lan model tartamtu kudu dikonfirmasi miturut peralatan lan aplikasi.

Q2: Apa struktur shielding digunakake ing kabel iki?

A: Kabel nggunakake tameng metalik komposit sing kasusun saka braid kabel tembaga lan serat. Iki dimaksudake kanggo nyuda gangguan elektromagnetik sing mengaruhi sirkuit ing kabel, dene kinerja shielding sakabèhé uga gumantung saka instalasi lan grounding sing bener.

Q3: Ing ngendi kabel pertambangan iki biasane digunakake?

A: Shielded Coal Shearer Rubber Cable is mainly associated with mobile underground mining equipment and coal-mining working faces. It can be considered for coal shearers and other mobile equipment when the voltage, conductor size, core configuration and mechanical requirements are compatible.

Q4: Apa sing kudu dikonfirmasi sadurunge pesen?

A: Confirm the equipment rated voltage, conductor cross-section, number and type of cores, cable length, shielding requirements, installation method and environmental conditions. For mining projects, the required standards, certificates and test documentation should also be confirmed before production or shipment.

Q5: Apa kabel duwe kinerja tahan api?

A: The supplied technical specification states that the cable complies with MT 386 mining flame-retardant requirements and is self-extinguishing after removal of the flame. Any project-specific certification or test requirement should be confirmed against the exact cable model and applicable specification.

Q6: Apa Qiancheng bisa nyedhiyakake dokumen teknis kanggo pengadaan proyek?

A: Parameter teknis lan dokumentasi dhukungan bisa diwenehake miturut model sing dipilih lan syarat proyek. Kanggo review kutipan utawa spesifikasi, migunani kanggo nyedhiyakake voltase sing dibutuhake, ukuran konduktor, konfigurasi inti, jumlah lan kondisi aplikasi.
