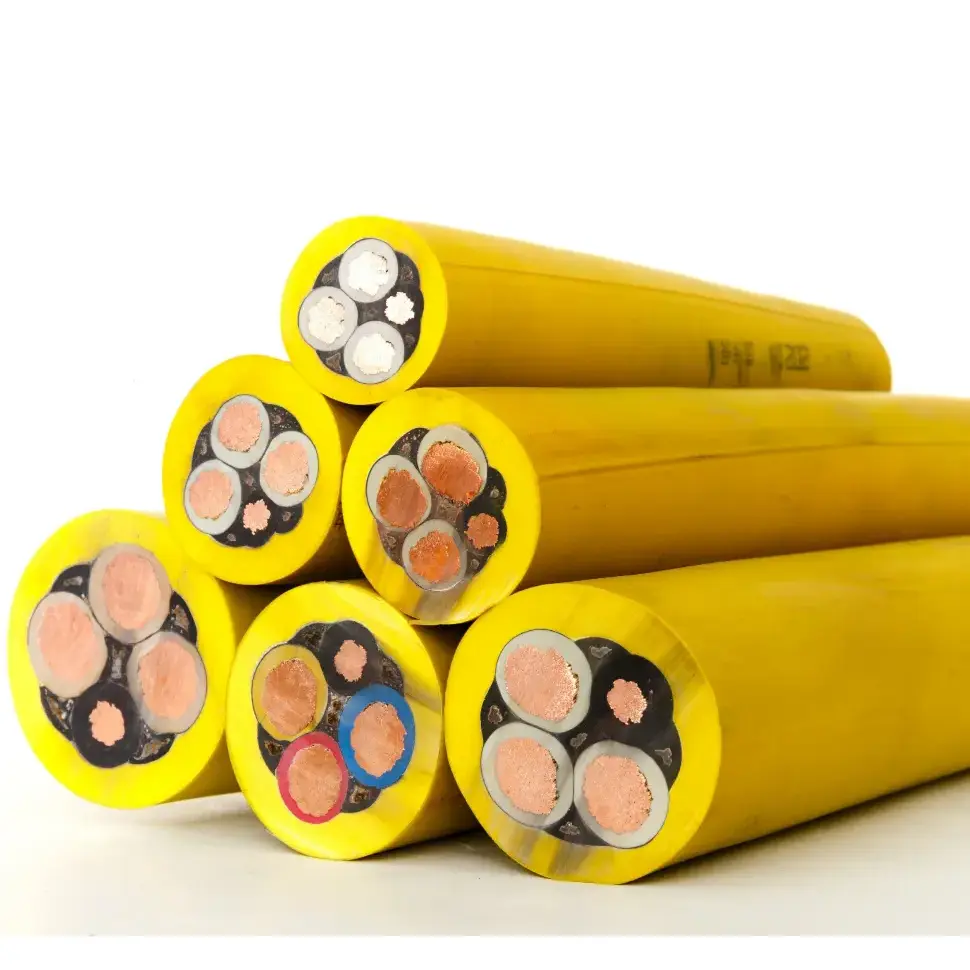

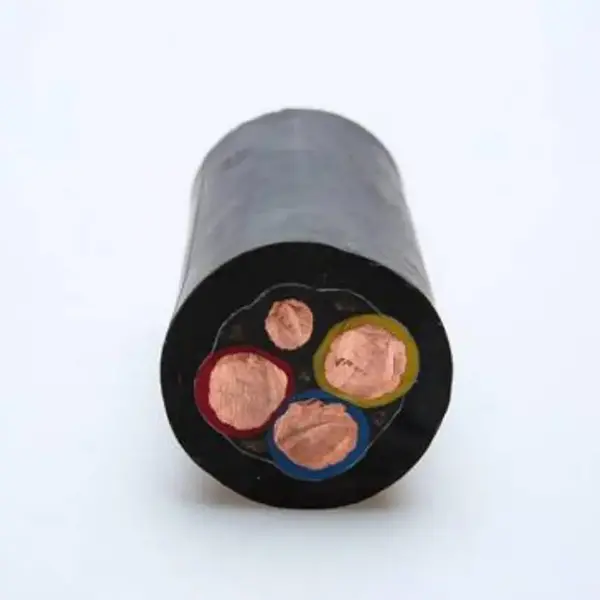

Mining Kabel Karet Terlindung Fleksibel

Model: MYP, MYPT.

Mining Flexible Shielded Rubber Cable yaiku kabel berlapis karet fleksibel kanggo peralatan listrik seluler sing digunakake ing pertambangan lemah. Spesifikasi produk sing disedhiyakake referensi MT / T 818.7-2009 lan nggabungake konduktor tembaga multi-stranded, insulasi karet khusus, shielding braided kawat tembaga lan sarung karet kanthi kekuatan dhuwur. Konstruksi kasebut ditrapake kanggo aplikasi sing nglibatake mbengkongake, nyeret, torsi lan paparan bledug, kelembapan lan kontak mekanik.

Spesifikasi Produk lan Tabel Parameter Teknis

Fitur Konstruksi Utama

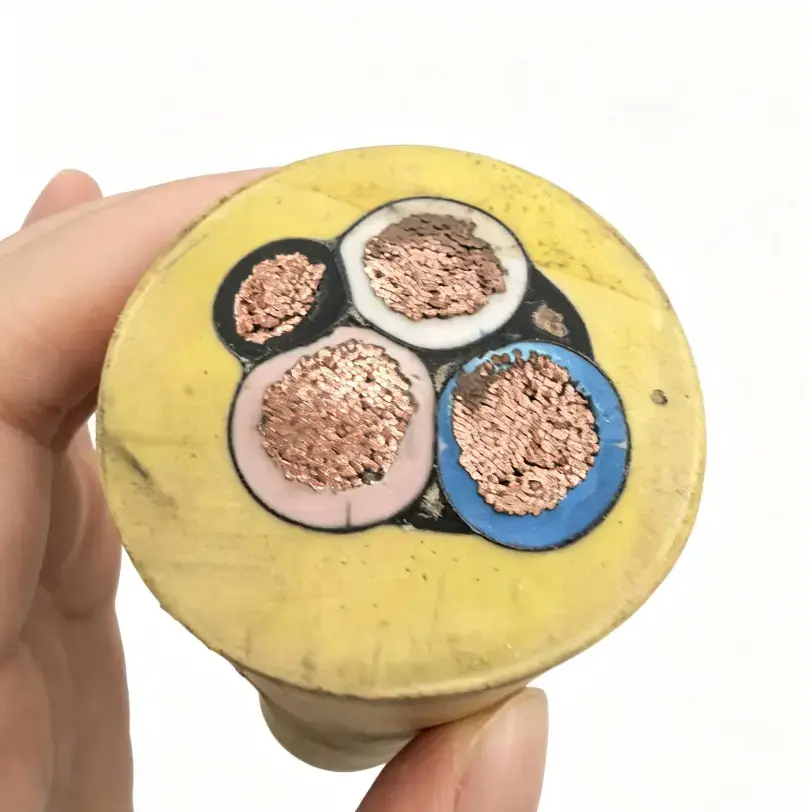

1. Konduktor Tembaga Fleksibel

Kabel kasebut nggunakake konduktor tembaga tanpa oksigen kanthi kemurnian tinggi multi-stranded. Dibandhingake karo konstruksi konduktor sing kaku, susunan terdampar luwih cocog kanggo instalasi seluler ing ngendi kabel kasebut bola-bali mbengkongaken, dipindhah utawa bengkong nalika operasi peralatan.

2. Isolasi Karet lan Sarung Pelindung

Karet tujuan khusus ditemtokake kanggo lapisan insulasi, dene sarung njaba diterangake minangka tahan nyandhang, tahan minyak, tahan seret lan tahan impact. Karakteristik materi iki cocog karo rute lemah ing ngendi kabel bisa kena kontak karo peralatan, bledug batu bara, kelembapan utawa minyak hidrolik.

3. Tembaga-Wire Braided Shield

Spesifikasi sing disedhiyakake nampilake tameng kepang kawat tembaga kanthi jangkoan paling sethithik 85%. Perisai metalik bisa nyuda kopling elektromagnetik ing antarane kabel lan peralatan listrik sing cedhak, sanajan efek shielding sing nyata uga gumantung ing instalasi kabel, mandap tameng lan grounding.

4. Gabungan Power lan Control Cores

Konstruksi bisa nggabungake inti daya lan kontrol ing kabel sing padha. Pangaturan iki migunani ing ngendi peralatan pertambangan seluler mbutuhake daya listrik lan sambungan kontrol sing gegandhengan, miturut konfigurasi sirkuit peralatan kasebut.

Syarat Aplikasi

Mining Flexible Shielded Rubber Cable dimaksudaké kanggo peralatan mobile lemah ngendi loading electrical digabungake karo gerakan mechanical bola-bali. Model sing tepat kudu dipilih miturut voltase sing dirating, bagean konduktor, susunan inti, dawa kabel, pola gerakan lan kahanan lingkungan.

1. Peralatan Pertambangan Mekanik Lengkap

Konstruksi fleksibel bisa digunakake kanggo peralatan seluler sing operasi ing sadawane pasuryan pertambangan mekanis, ing ngendi gerakan kabel lan mlengkung bola-bali minangka bagian saka operasi normal. Ukuran konduktor lan konfigurasi inti kudu cocog karo syarat listrik peralatan.

2. Peralatan Jalan Bawah Tanah

Peralatan seluler sing digunakake ing dalan lemah mbutuhake kabel sing tahan kanggo nyeret, impact lan abrasi. Jinis peralatan, rute instalasi lan reresik sing kasedhiya kudu dianggep nalika nemtokake konstruksi kabel sing cocog.

3. Wilayah karo Interferensi elektromagnetik

Yen motor daya dhuwur, konverter frekuensi utawa peralatan listrik liyane dipasang ing cedhak kontrol utawa sirkuit pemantauan, lapisan pelindung metalik bisa mbatesi kopling elektromagnetik. Sambungan tameng lan grounding sing bener tetep dadi bagian penting saka instalasi sakabèhé.

4. Kondisi Underground Asor lan Bledug

Insulasi karet lan sarung njaba nyedhiyakake konstruksi sing dimaksudake kanggo nuntut lingkungan lemah. Kesesuaian lingkungan sing nyata kudu dipriksa marang paparan banyu, suhu, kontak lenga, muatan mekanik lan syarat khusus tambang.

Titik Teknis kanggo Pamilihan Kabel

1. Rated Voltage lan konduktor Cross-bagean

Spesifikasi sing diwenehake nampilake voltase dirating 0.66/1.14 kV lan bagean konduktor saka 10 mm² nganti 150 mm². Pilihan kudu nimbang beban peralatan, gulung voltase allowable, dawa kabel lan kahanan instalasi samesthine tinimbang ukuran dirijen piyambak.

2. Gerakan Mekanik

Kanggo peralatan pertambangan seluler, kabel kasebut bisa ngalami bengkok, torsi lan nyeret bola-bali. Mulane, stranding konduktor, insulasi, sarung lan radius instalasi kudu dianggep bebarengan nalika ngevaluasi kabel kanggo tata letak peralatan tartamtu.

3. Syarat Shielding

Produk sing disedhiyakake nggunakake tameng braided kawat tembaga kanthi jangkoan ≥85%. Yen kabel dipasang cedhak karo drive frekuensi variabel utawa motor daya dhuwur, tameng sing dibutuhake kudu dipriksa miturut syarat pabrikan peralatan lan desain listrik tambang.

4. Requirements Flame-retardant

Data teknis sing diwenehake nyatakake tundhuk karo syarat tahan api pertambangan MT 386 lan mateni mandhiri sawise nyopot geni. Yen proyek mbutuhake sertifikasi keamanan tambang khusus utawa dokumentasi tes tambahan, syarat kasebut kudu dikonfirmasi kanggo model kabel sing tepat sadurunge dituku.

Kontrol Kualitas lan Dokumentasi Teknis

Kanggo pengadaan kabel pertambangan, verifikasi teknis kudu nutupi model, voltase sing dirating, bagean konduktor, susunan inti, konstruksi tameng, resistensi listrik lan syarat uji coba sing ditrapake. Rincian kasebut nyedhiyakake dhasar sing luwih jelas kanggo milih lan ditampa produk tinimbang deskripsi kinerja umum.

Qiancheng bisa nyedhiyakake spesifikasi produk lan dokumentasi teknis sing ndhukung miturut model kabel lan syarat proyek sing dipilih. Yen sertifikasi, laporan tes utawa cathetan pamriksa liyane dibutuhake, dokumen sing ditrapake kudu dikonfirmasi sajrone tahap kutipan lan tinjauan pesenan.

Apa sing kudu dikonfirmasi sadurunge pesen?

1. Peralatan lan Aplikasi

Nyedhiyani jinis peralatan, lingkungan operasi lan apa kabel bakal digunakake kanggo operasi tetep utawa seluler. Iki mbantu nemtokake manawa konstruksi fleksibel lan susunan shielding cocog karo instalasi nyata.

2. Kebutuhan Listrik

Konfirmasi voltase dirating, konduktor salib-bagean, nomer intine daya, syarat kontrol-inti lan dawa kabel. Kanggo kabel luwih dawa, voltase drop lan resistance konduktor uga kudu dianggep.

3. Kondisi Mekanik

Informasi babagan frekuensi nyeret, arah mlengkung, radius instalasi minimal, kontak karo mesin lan dampak sing bisa mbantu nemtokake konstruksi kabel sing cocog.

4. Syarat Dokumentasi

Sadurunge produksi utawa kiriman, konfirmasi standar pertambangan sing ditrapake, syarat sertifikasi, cathetan inspeksi lan dokumen teknis liyane sing dibutuhake dening tambang, pabrikan peralatan utawa spesifikasi proyek.

FAQ

Q1: Apa spesifikasi sing kasedhiya?

A: Spesifikasi sing disedhiyakake nyathet model MYP lan MYPT, kanthi voltase dirating 0,66/1,14 kV lan konduktor cross-section saka 10 mm² nganti 150 mm². Pengaturan inti sing dibutuhake kudu dikonfirmasi miturut peralatan lan desain sirkuit.

Q2: Apa fungsi saka lapisan shielding?

A: Kabel nggunakake tameng braided kabel tembaga karo jangkoan shielding nyatakake ≥85%. Perisai bisa mbantu nyuda kopling elektromagnetik saka peralatan listrik sing cedhak. Efektivitas nyata gumantung ing instalasi lengkap, kalebu mandap tameng lan grounding.

Q3: Apa kabel bisa digunakake kanggo peralatan lemah seluler?

A: Konduktor fleksibel lan konstruksi karet dimaksudake kanggo aplikasi seluler sing nglibatake mbengkongake, torsi lan nyeret bola-bali. Pilihan pungkasan kudu nyathet gerakan peralatan, rute kabel, voltase, ukuran konduktor lan kahanan lingkungan.

Q4: Apa standar sing dirujuk kanggo kabel iki?

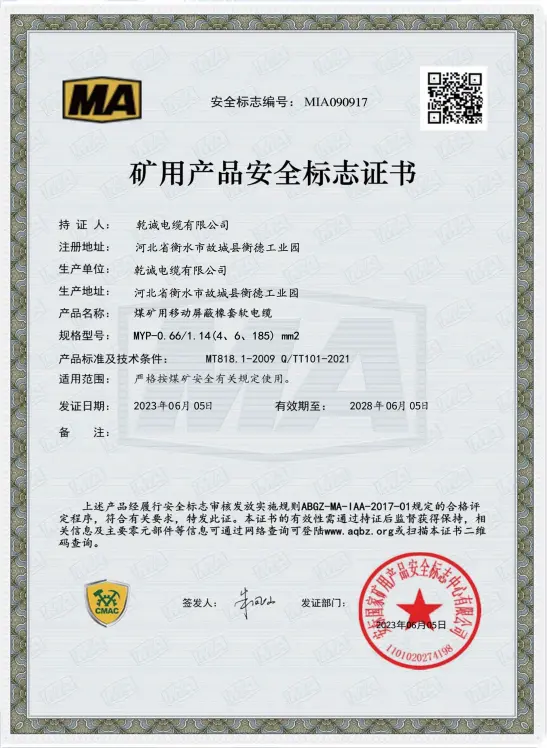

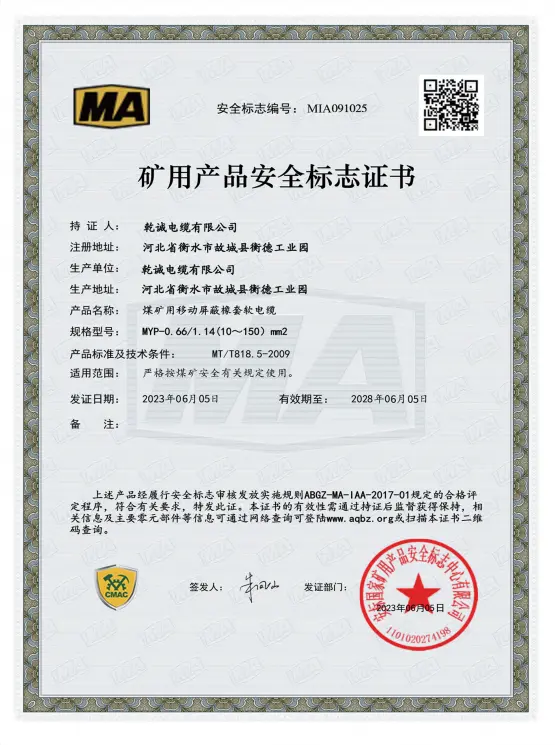

A: Informasi produk referensi MT / T 818.7-2009 kanggo spesifikasi kabel pertambangan lan MT 386 kanggo syarat flame-retardant pertambangan. Dokumen standar lan sertifikasi sing ditrapake kudu dikonfirmasi kanthi model lan syarat proyek sing tepat.

Q5: Informasi apa sing dibutuhake kanggo kutipan?

A: Informasi utama kalebu model kabel, voltase dirating, konduktor salib-bagean, konfigurasi inti, dawa dibutuhake, jumlahe, peralatan aplikasi lan kahanan instalasi. Sembarang syarat sertifikasi utawa dokumen inspeksi khusus proyek uga kudu diwenehake.

Q6: Apa dokumen teknis bisa diwenehake nganggo kabel?

A: Spesifikasi teknis lan dokumen pendukung sing ditrapake bisa diwenehake miturut model lan syarat proyek sing dipilih. Kanggo proyek pertambangan, sertifikat sing dibutuhake lan cathetan tes kudu dikonfirmasi sadurunge pesenan rampung.
