Tembaga XLPE FR Fire Resistant Low Voltage Power Cable dirancang kanggo sirkuit voltase kurang ing ngendi kontrol panyebaran nyala lan sumber daya terus ing kahanan geni sing ditemtokake. Konstruksi kasebut nggabungake konduktor tembaga, insulasi XLPE, pita tahan geni mika, pengisi tahan api lan sarung njaba protèktif kanggo distribusi daya darurat geni lan instalasi voltase rendah liyane kanthi syarat kinerja geni sing ditemtokake.
|
Bagean nominal (mm²) |
Jumlah minimal kabel konduktor |
Diameter njaba konduktor (mm) |
Ketebalan nominal isolasi XLPE / mm |
Kira-kira diameteripun njaba insulasi / mm |
Resistansi konduktor maksimal ing 20 ℃ (Ω/km) tembaga |
|
1.5 |
1 |
1.36±0.02 |
0.7 |
3.0 |
12.1 |
|
1.5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.7 |
3.4 |
7.41 |
|
2.5 (B) |
7 |
2.01±0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22±0.02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2.52±0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72±0.03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3.09±0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9±0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0±0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1±0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1±0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2±0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3 ± 0,20 |
2.0 |
27.5 |
0.0470 |
Konduktor digawe saka tembaga elektrolitik lan kasedhiya ing konstruksi kabel tunggal lan terdampar miturut bagean salib sing ditemtokake. Nilai resistensi konduktor ing tabel ing ndhuwur menehi referensi langsung kanggo pilihan listrik. Konduktor sing terdampar uga bisa nyedhiyakake keluwesan sing luwih gedhe ing ngendi rute kabel kalebu bend, tray utawa saluran.

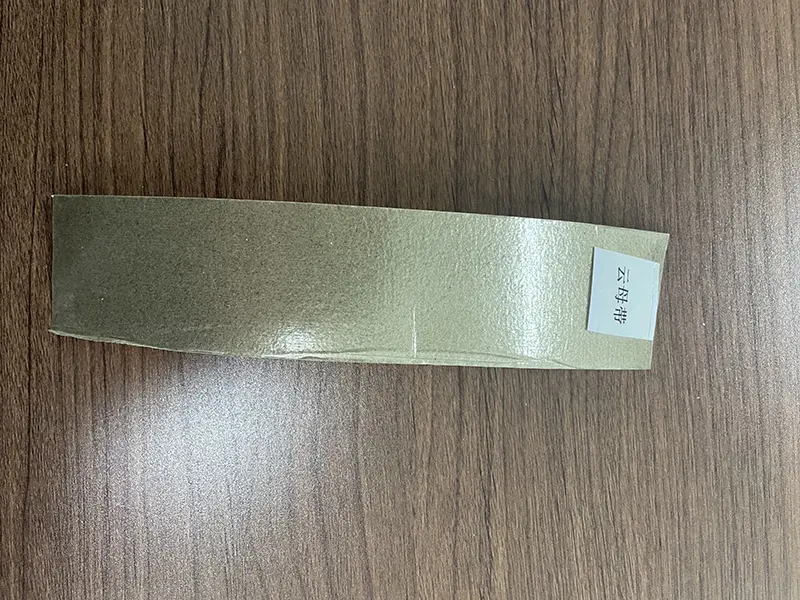

Pita mika lapisan kaping pindho ditrapake ing sekitar perakitan konduktor minangka penghalang tahan geni utama. Ing tes geni sing ditemtokake, lapisan mika mbantu nglindhungi konduktor lan sistem insulasi saka paparan panas langsung lan ndhukung integritas sirkuit sajrone tes sing dibutuhake. Kinerja tahan geni kudu dievaluasi miturut standar produk lan laporan tes sing ditrapake tinimbang mung suhu.
XLPE nyedhiyakake insulasi listrik utama ing sekitar konduktor. Suhu operasi terus-terusan sing umum ditemtokake yaiku 90 ℃, miturut desain lan standar kabel sing ditrapake. Dibandhingake karo insulasi PVC konvensional, XLPE nduweni kemampuan termal sing luwih dhuwur lan resistance apik kanggo tuwa lan akeh lingkungan kimia, kang ndadekake iku cocok kanggo sirkuit daya kapapar suhu operasi munggah pangkat.
Pengisi tahan api digunakake kanggo ngenggoni spasi internal ing antarane komponen kabel lan njaga geometri kabel sing dimaksud. Perané uga kanggo matesi panyebaran geni liwat celah internal nalika kabel kapapar geni.
Sarung njaba nyedhiyakake proteksi mekanik lan nyumbang kanggo kontrol panyebaran api. Kanggo instalasi ruangan ruangan utawa parit, resistensi nyata kanggo cahya UV, kelembapan lan kahanan lemah kudu dipriksa miturut bahan sarung sing ditemtokake lan syarat proyek.
Keperluan produksi lan tes sing ditrapake gumantung saka konstruksi kabel, voltase sing dirating, klasifikasi kinerja geni lan pasar tujuan. Kanggo proyek ekspor, syarat GB, IEC utawa negara tujuan sing dibutuhake kudu dikonfirmasi sadurunge produksi supaya konfigurasi kabel lan dokumentasi cocog karo spesifikasi proyek.

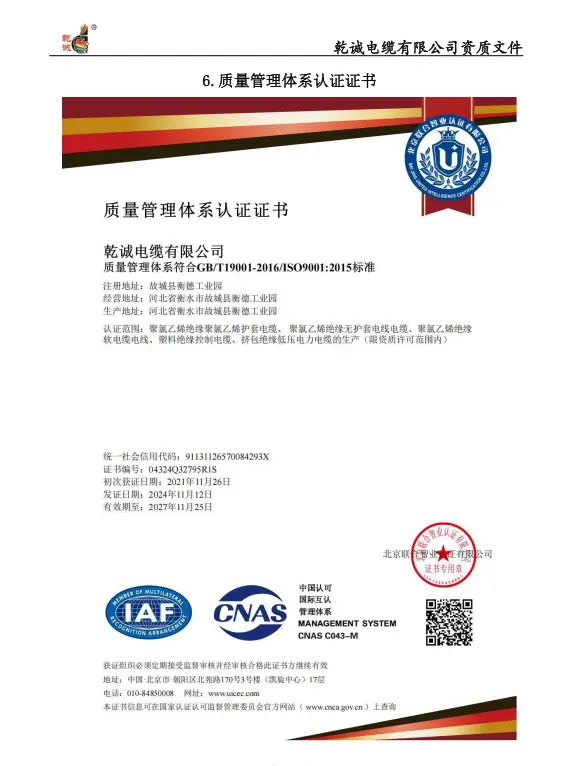

Dokumentasi kualitas sing kasedhiya bisa uga kalebu ISO 9001 Quality Management, ISO 14001 Environmental Management lan ISO 45001 Occupational Health and Safety sertifikasi, bebarengan karo kualifikasi produksi sing ditrapake lan dokumentasi tes produk.
Kanggo syarat kinerja geni, laporan uji integritas geni lan tahan api sing relevan bisa diwenehake yen ditrapake kanggo konstruksi produk sing ditemtokake. Cathetan produksi lan inspeksi sing gegandhengan karo batch uga bisa dijaga supaya bisa dilacak miturut urutan lan syarat kontrol kualitas.
Tembaga XLPE FR Fire Resistant Low Voltage Power Cable nggunakake lapisan construction kapisah kanggo fungsi-related geni beda. Bahan tahan api dimaksudake kanggo mbatesi panyebaran api, dene lapisan tahan geni mika ndhukung operasi sirkuit sing terus-terusan sajrone tes geni sing ditemtokake. Iki minangka syarat kinerja sing beda lan kudu diverifikasi liwat metode tes lan laporan sing cocog.
Isolasi XLPE dirancang kanggo suhu operasi konduktor sing terus-terusan nganti 90 ℃ miturut spesifikasi sing ditrapake. Saiki sing diidini nyata gumantung saka ukuran konduktor, cara instalasi, suhu sekitar, klompok lan faktor koreksi liyane. Mulane pilihan kabel kudu adhedhasar kondisi instalasi lengkap tinimbang suhu insulasi piyambak.
Konduktor tembaga nyedhiyakake jalur listrik kanggo transmisi daya voltase rendah. Nilai resistance maksimum sing kadhaptar ing tabel teknis bisa digunakake nalika mriksa gulung voltase, pemanasan konduktor lan desain sirkuit. Pemriksaan kabel sing wis rampung bisa uga kalebu resistensi konduktor, insulasi lan tes voltase tahan miturut syarat produksi lan proyek sing ditrapake.
Dimensi konduktor, kekandelan insulasi lan karakteristik kabel rampung bisa dicenthang sajrone produksi. Cathetan inspeksi lan dokumentasi produk bisa digandhengake karo kumpulan produksi sing cocog utawa gulungan kabel sing mbutuhake traceability. Iki nyedhiyakake dhasar praktis kanggo pamriksa sing mlebu, pambiji proyek lan pangopènan mengko.
Pilih konduktor salib-bagean miturut saiki desain, gulung voltase diijini, cara instalasi, suhu lingkungan lan klompok kabel. Nilai ing tabel technical njlèntrèhaké dimensi konduktor lan resistance, nanging padha ora kudu dianggep minangka meja ampacity dewekan.
Sadurunge pesen, konfirmasi manawa proyek kasebut mbutuhake kinerja tahan api, tahan geni sajrone wektu tartamtu, utawa loro-lorone. Yen rating integritas geni dibutuhake, suhu tes sing dibutuhake, durasi, kahanan sirkuit lan standar sing ditrapake kudu dicocogake karo dokumentasi tes kabel.
Kanggo konstruksi ing ngisor suhu instalasi minimal sing ditemtokake pabrikan, prosedur penanganan lan preheating sing cocog kudu ditindakake miturut spesifikasi produk. Suhu operasi konduktor kontinu maksimum umume ditemtokake minangka 90 ℃ kanggo konstruksi terisolasi XLPE iki. Sumber panas, klompok kabel lan kahanan lingkungan uga kudu dianggep nalika instalasi.
Kabel kudu dipasang tanpa ngluwihi radius mlengkung minimal sing ditemtokake. Kanggo nilai sing kasedhiya kanggo produk iki, referensi radius mlengkung minimal yaiku ≥10 × diameter njaba kabel kanggo kabel siji-inti lan ≥15 × diameter njaba kabel kanggo kabel multi-inti. Persyaratan instalasi nyata kudu ngetutake spesifikasi produk sing ditrapake.
1. Sirkuit darurat kebakaran njero ruangan:Cocog kanggo aplikasi kayata distribusi daya proteksi geni, sirkuit daya peralatan lan instalasi tray kabel ing ngendi sumber daya terus ing kahanan geni sing ditemtokake.
2. Bangunan komersial lan umum:Nampan kabel, shafts lan rute distribusi kurang voltase liyane bisa dianggep nalika kabel sing dipilih meets project kang geni-kinerja lan electrical syarat.
3. Instalasi njaba lan kabel-trench:Instalasi bisa dianggep ing ngendi konstruksi sarung cocok kanggo kondisi UV, kelembapan lan mekanik sing dikarepake.
4. Kuburan langsung:Panguburan langsung mung kudu digunakake nalika konstruksi kabel lan sarung kasebut ditemtokake kanggo kondisi lemah, kelembapan, mekanik lan kimia ing situs instalasi.
Sambungan penengah kudu diminimalisir ing sirkuit darurat geni. Yen sambungan sambungan utawa cabang perlu, sistem sambungan kudu kompatibel karo rating listrik kabel lan kinerja geni sing dibutuhake. Komponen sambungan utawa terminasi sing tahan geni kudu dipilih minangka sistem lengkap tinimbang mung ngandelake kabel kasebut.
identifikasi kabel kudu maintained ing loro ends lan ing titik rute cocok kanggo ndhukung pengawasan lan pangopènan mangsa. Sajrone narik lan laying, supaya pasukan tensile gedhe banget, sudhut cetha lan mlengkung uncontrolled sing bisa ngrusak jampel utawa geni-tahan lapisan.
Kabel kasebut nggabungake lapisan sing tahan geni lan tahan api menyang struktur sing digawe pabrik, nyuda kabutuhan perawatan proteksi geni sing kapisah ing awak kabel. Nanging, terminasi, sambungan, dhukungan lan penetrasi liwat struktur sing dirating geni isih mbutuhake sistem instalasi sing kompatibel kanggo njaga karakteristik listrik lan kinerja geni sing dibutuhake kanggo instalasi lengkap.
A: Kinerja tahan geni prihatin kanggo mbatesi panyebaran nyala sawise diuripake, dene kinerja tahan geni kanggo njaga integritas sirkuit tartamtu ing kahanan geni sing ditemtokake. Kabel bisa uga dibutuhake kanggo nyukupi siji utawa loro syarat gumantung saka proyek kasebut.
A: XLPE nyedhiyakake insulasi listrik kanthi suhu operasi terus-terusan khas 90 ℃ kanggo jinis konstruksi iki. Kapabilitas termal lan resistensi tuwa nggawe cocog kanggo sirkuit listrik voltase rendah ing ngendi suhu operasi lan kahanan layanan kudu dianggep.
A: Konfirmasi beban saiki, konduktor salib-bagean, allowable voltase drop, cara instalasi, suhu sekitar, kabel klompok, dawa rute lan tingkat geni-kinerja dibutuhake. Faktor kasebut nemtokake manawa ukuran lan konstruksi tartamtu cocok kanggo proyek kasebut.
A: Spesifikasi produk sing relevan, cathetan inspeksi lan laporan tes sing ditrapake bisa diwenehake miturut konstruksi kabel lan syarat pesenan. Kanggo proyek ekspor, dokumentasi standar lan tujuan pasar sing dibutuhake kudu dikonfirmasi sadurunge produksi.
A: Pay manungsa waé kanggo suhu instalasi, radius mlengkung, narik tension, sumber panas, klompok kabel lan pangayoman mechanical. Sambungan lan terminasi uga kudu nggunakake komponen sing cocog karo spesifikasi kinerja listrik lan geni sing dibutuhake.
A: Bisa dianggep kanggo aplikasi kasebut nalika sarung lan konstruksi kabel lengkap cocok kanggo kondisi UV, kelembapan, lemah, mekanik lan kimia sing nyata. Dikubur langsung ora kudu dianggep mung saka rating geni kabel.
