Tembaga XLPE Fire Resistant Low Voltage Power Cable adopts oxygen-free konduktor tembaga, insulasi XLPE lan lapisan penghalang tahan geni. Bisa njaga kapasitas sumber daya ing kahanan geni. Beda karo kabel tahan api biasa, nduweni tingkat safety sing luwih dhuwur lan dadi kabel sing disenengi kanggo distribusi daya darurat ing bangunan umum jaban rangkah lan papan sing beresiko dhuwur.
|
Bagian nominal (mm²) |
Jumlah minimal kabel konduktor |
Diameter njaba konduktor (mm) |
Ketebalan nominal isolasi XLPE/mm |
Kira-kira diameteripun njaba insulasi / mm |
Resistansi konduktor maksimum ing 20 ℃ (Ω / km) tembaga |
|
1.5 |
1 |
1.36±0.02 |
0.7 |
3.0 |
12.1 |
|
1.5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.7 |
3.4 |
7.41 |
|
2.5 (B) |
7 |
2.01±0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22±0.02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2.52±0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72±0.03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3.09±0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9±0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0±0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1±0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1±0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2±0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3 ± 0,20 |
2.0 |
27.5 |
0.0470 |
Konduktivitas sing apik lan resistensi stabil ngasilake kurang panas sajrone operasi jangka panjang. Struktur terdampar multi-strand nyedhiyakake keluwesan sing luwih apik kanggo mbikak ing skenario sing rumit.
Dibandhingake karo insulasi PVC tradisional, menehi tahan panas sing unggul, kinerja anti-tuwa lan tahan korosi kimia. Suhu operasi jangka panjang bisa tekan 90 ℃ kanthi stabilitas insulasi sing luwih apik.
Bahan pembeda inti iki nganggo lapisan tahan geni mika. Nalika kapapar ing open-geni kobong, iku mbentuk hard panas-insulating carbonized lapisan kanggo mblokir erosi suhu dhuwur ing konduktor lan njamin short-term sumber daya terus-terusan ing kahanan geni.
Wear-tahan, Kelembapan-bukti lan UV-tahan. Iku nolak Kelembapan lan karat entheng njobo lan ing trenches kabel kanggo ngluwihi gesang layanan sakabèhé saka kabel.

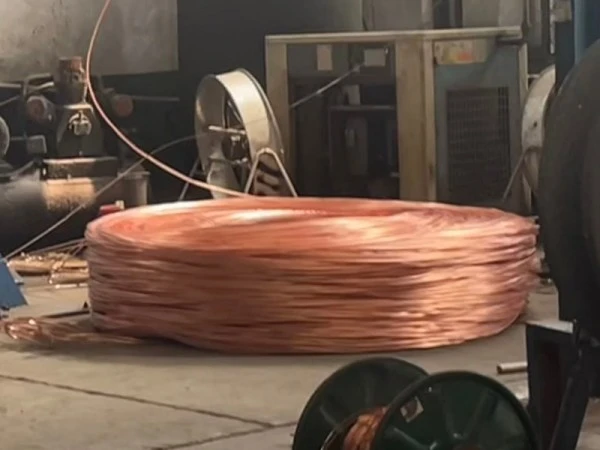

Tes sampling ditindakake kanggo bahan tembaga, pelet XLPE lan pita tahan geni mika. Bahan mentah sing ora cocog dilarang produksi.
Konduktor salib-bagean, kekandelan insulasi lan proses pambungkus tahan geni dipantau ing wektu nyata kanggo ngindhari panyimpangan dimensi lan bungkus sing ora rata.

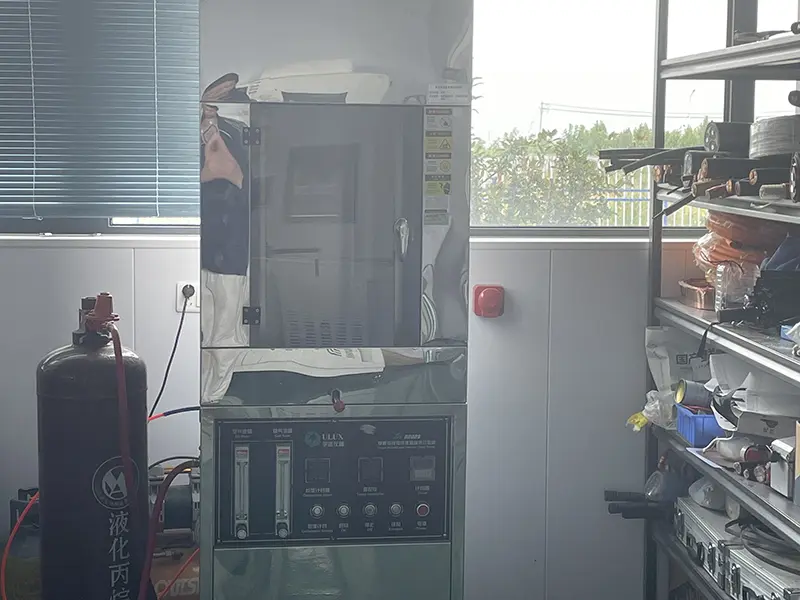

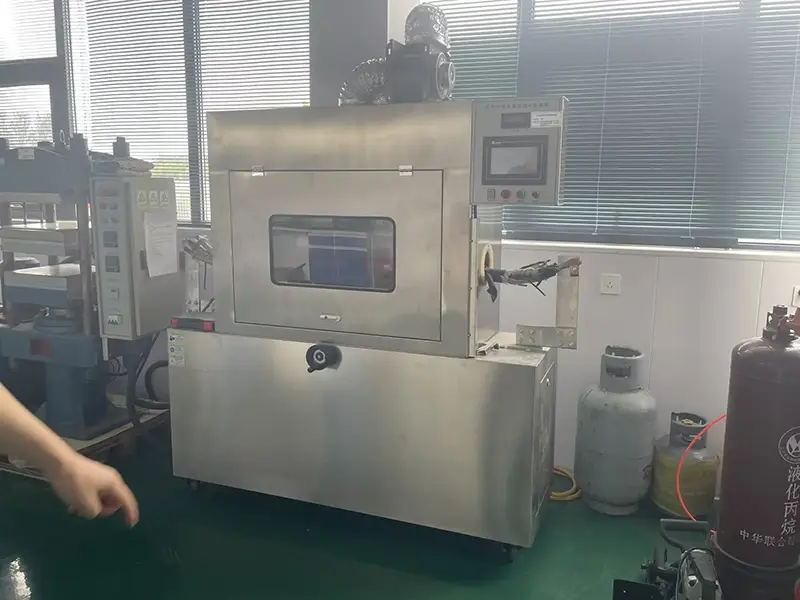

Tes resistansi DC, tes voltase tahan frekuensi daya, tes tahan insulasi, tes kobong tahan geni, tes tuwa lan tes mlengkung suhu rendah kanthi simulasi kahanan layanan teknik.
Penampilan, spesifikasi lan kemasan dipriksa saben item. Arsip tes disimpen kanggo saben batch. Dokumen tes basa Inggris bisa ditanggepi kanggo nyukupi syarat persetujuan proyek lan bea cukai ing luar negeri.
Media pembawa arus. Tembaga bebas oksigen konduktivitas dhuwur njamin transmisi daya stabil.
Struktur khas inti. Iku isolasi suhu dhuwur nalika geni lan njaga sumber daya sirkuit, kang prabédan paling gedhe saka kabel daya biasa.
Komponen insulasi listrik utama, tahan suhu dhuwur lan anti-tuwa, ora gampang retak ing operasi jangka panjang.
Makes the cable compact and round and improves mechanical compression resistance.
Nyedhiyakake perlindungan mekanik marang gesekan, kelembapan, sinar matahari lan korosi lemah sing entheng.
Struktur multi-lapisan kerjane sinergis kanggo mujudake kapabilitas dual: transmisi daya stabil ing kahanan normal lan sumber daya terus-terusan jangka pendek ing kahanan geni.
Lulus tes kobong tahan geni. Bisa njaga sumber daya normal kanggo wektu tartamtu ing kondisi murub mbukak kanggo mesthekake operasi cahya darurat, pump-fighting geni lan sistem weker. Kabel tahan api biasa mung bisa nyuda panyebaran geni lan ora bisa nyukupi sumber daya.
Insulasi XLPE ngidini suhu operasi jangka panjang 90 ℃ lan suhu tahan sirkuit cendhak sing luwih dhuwur, kanthi kinerja tahan panas sing luwih apik tinimbang kabel terisolasi PVC.
Bahan polietilen sing disambung silang yaiku tahan UV lan tahan panas kanggo laying jangka panjang ing tray kabel njero ruangan lan ing kahanan nduwur sirah ruangan.
Sarung sing padhet ngalangi kelembapan, cocog kanggo trenches kabel sing lembab lan lemah. Iki tahan asam lemah lan karat alkali lemah.
Struktur sakabèhé kompak nawakake kompresi sing apik lan resistensi tarik, nglawan karusakan sajrone karya konstruksi sipil.
A: Kabel flame-retardant biasa utamané dimaksudaké kanggo matesi panyebaran semangat, nalika kabel tahan geni dibangun kanggo njaga integritas sirkuit kanggo wektu tartamtu ing kahanan geni. Kabel kasebut nggabungake lapisan tahan geni mika sing mbantu njaga kesinambungan listrik sajrone cahya geni, saengga bisa ditrapake kanggo sirkuit sing nglayani pompa pemadam kebakaran, lampu darurat lan sistem weker.
A: Isolasi XLPE nduweni suhu operasi jangka panjang sing ditemtokake nganti 90 ℃. Nyedhiyakake stabilitas termal sing apik lan tahan kanggo tuwa lan paparan kimia. Dibandhingake karo insulasi PVC, XLPE umume luwih cocog kanggo aplikasi sing mbutuhake suhu operasi terus-terusan sing luwih dhuwur, miturut spesifikasi kabel sing dipilih lan kondisi instalasi.
A: Lapisan tahan geni digawe saka tape tahan geni mika. Ing cahya nyala suhu dhuwur, mika njaga sifat insulasi lan mbentuk penghalang tahan panas ing sekitar konduktor, mbantu nglindhungi sistem insulasi listrik lan njaga kontinuitas sirkuit kanggo periode tahan geni sing ditemtokake.
A: Inspeksi bisa kalebu mriksa bahan mentah, ngawasi jalur produksi, uji resistensi konduktor produk rampung, uji voltase tahan frekuensi daya, uji resistensi insulasi, tes kobong tahan geni, tes tuwa lan tes mlengkung suhu rendah. Cathetan tes sing relevan bisa disimpen kanthi batch, lan dokumen teknis utawa tes basa Inggris bisa diwenehake miturut syarat dokumentasi proyek luar negeri.
A: Cara laying ditrapake gumantung ing construction kabel lan kahanan situs. Sarung kasebut menehi perlindungan marang kelembapan, paparan UV lan asam lemah utawa lingkungan alkali sing lemah. Kabel bisa dianggep kanggo tray kabel njero ruangan, nuntun nduwur sirah ruangan, trenches kabel lembab lan aplikasi langsung-dikubur tartamtu ngendi mechanical, syarat lingkungan lan instalasi wis dikonfirmasi.

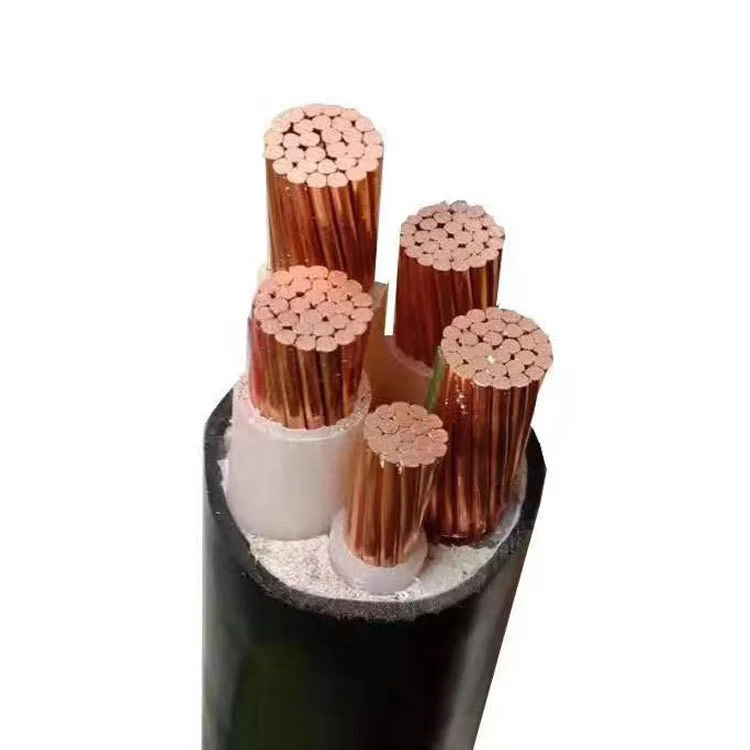

A: Konstruksi utama bisa diterangake ing limang lapisan:
1. Konduktor tembaga tanpa oksigen kanggo transmisi arus listrik;
2. Lapisan mika tahan geni kanggo njaga kesinambungan sirkuit ing kahanan geni;
3. Lapisan insulasi XLPE nyedhiyakake insulasi listrik lan stabilitas termal;
4. Lapisan pangisi kanggo dhukungan struktural lan stabilitas dimensi;
5. Sarung njaba nyedhiyakake perlindungan marang nyandhang mekanik, kelembapan lan cahya ruangan.
Konstruksi gabungan alamat transmisi daya normal lan syarat sirkuit tahan geni.
A: Konduktor digawe saka tembaga tanpa oksigen kemurnian dhuwur. A construction konduktor terdampar menehi keluwesan luwih saka konduktor ngalangi saka salib-bagean padha, nggawe nuntun lan sambungan karya luwih gampang ing trays kabel, conduits lan spasi wiring Dibuwang liyane. Kinerja listrik kudu dievaluasi miturut ukuran konduktor lan spesifikasi kabel sing ditrapake.
A: Isolasi XLPE nduweni watesan suhu sirkuit cendhak nganti 250 ℃ kanggo wektu cendhak sing ditemtokake, tundhuk karo standar kabel lan kondisi operasi sing ditrapake. Kabel sing wis rampung bisa ngalami tes voltase tahan frekuensi lan resistensi insulasi sadurunge dikirim. Kanggo instalasi lemah sing lembab, sarung, sistem insulasi, kondisi saluran lan cara laying kabeh kudu dianggep kanggo njaga kinerja listrik jangka panjang.
