Kanggo sirkuit daya voltase kurang sing kudu njaga kontinuitas listrik ing kahanan geni sing ditemtokake, Kabel Listrik Tembaga PVC FR Fire Resistant Low Voltage Power Cable nggunakake konduktor tembaga kanthi proteksi tahan geni mika lan insulasi lan pelapis PVC tahan api. Konstruksi kasebut dimaksudake kanggo distribusi daya darurat darurat lan instalasi liyane ing ngendi integritas sirkuit lan kontrol nyebar nyala dianggep ing pilihan kabel.
|
Bagean nominal (mm²) |
Jumlah minimal kabel konduktor |
Diameter njaba konduktor (mm) |
Ketebalan nominal isolasi PVC / mm |
Kira-kira diameteripun njaba insulasi / mm |
Resistansi konduktor maksimum ing 20 ℃ (Ω / km) tembaga |
|
1.5 |
1 |
1.36±0.02 |
0.8 |
3.2 |
12.1 |
|
1.5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.8 |
3.6 |
7.41 |
|
2.5 (B) |
7 |
2.01±0.02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2.22±0.02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2.52±0.02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2.72±0.03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3.09±0.03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3.9±0.10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5.0±0.10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6.1±0.10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7.1±0.10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16.2±0.20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3 ± 0,20 |
2.6 |
28.7 |
0.0470 |
Konduktor digawe saka tembaga lan kasedhiya ing konstruksi padhet utawa terdampar miturut ukuran konduktor sing kadhaptar. Ukuran konduktor lan nilai resistensi maksimal diwenehake ing tabel teknis kanggo referensi sajrone milih lan mriksa produk.
Lapisan tahan geni adhedhasar mika digabungake ing sekitar konduktor terisolasi kanggo menehi proteksi termal sajrone paparan geni sing ditetepake. Fungsine kanggo njaga insulasi listrik lan integritas sirkuit sajrone wektu sing ditemtokake dening tes tahan geni sing ditrapake.
Insulasi PVC nyedhiyakake pamisahan listrik ing antarane konduktor tembaga lan lapisan njaba. Ketebalan insulasi beda-beda gumantung karo ukuran konduktor, kaya sing ditampilake ing data produk. Kontrol manufaktur fokus ing jangkoan insulasi sing konsisten lan sifat listrik sing dibutuhake.
Sarung njaba nyedhiyakake proteksi mekanik lan nyumbang kanggo kinerja tahan api. Kanggo instalasi ruangan, tray utawa trench, kondisi lingkungan sing nyata kudu dianggep, kalebu suhu, kelembapan, cahya ultraviolet lan loading mekanik.

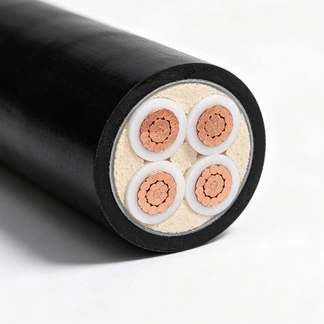

Kabel Listrik Tembaga PVC FR Fire Resistant Low Voltage nggunakake lapisan fungsional sing kapisah kanggo transmisi saiki, insulasi listrik, tahan geni lan proteksi eksternal. Konstruksi iki ngidini kabel kasebut dievaluasi miturut syarat listrik lan kinerja geni tartamtu saka sawijining proyek.

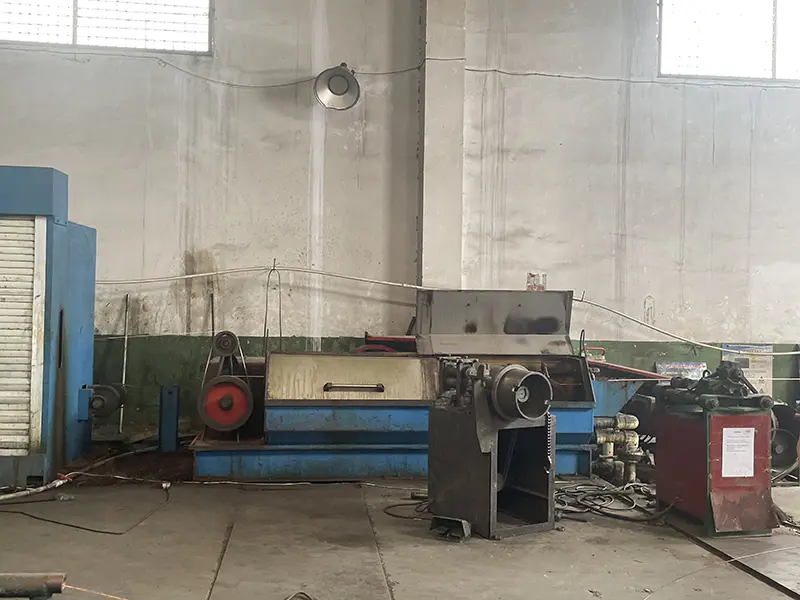

Batang tembaga diproses liwat peralatan nggambar kabel kanggo entuk konduktor kanthi diameter lan sifat listrik sing dibutuhake. Ketahanan konduktor lan syarat dimensi dikontrol sajrone produksi miturut spesifikasi sing dipesen.
Annealing terus-terusan digunakake yen dibutuhake kanggo nyetel keluwesan konduktor lan ngilangi stres internal sawise nggambar. Suhu proses lan kahanan garis dikontrol miturut spesifikasi konduktor tinimbang dianggep minangka nilai tetep universal kanggo saben konstruksi kabel.

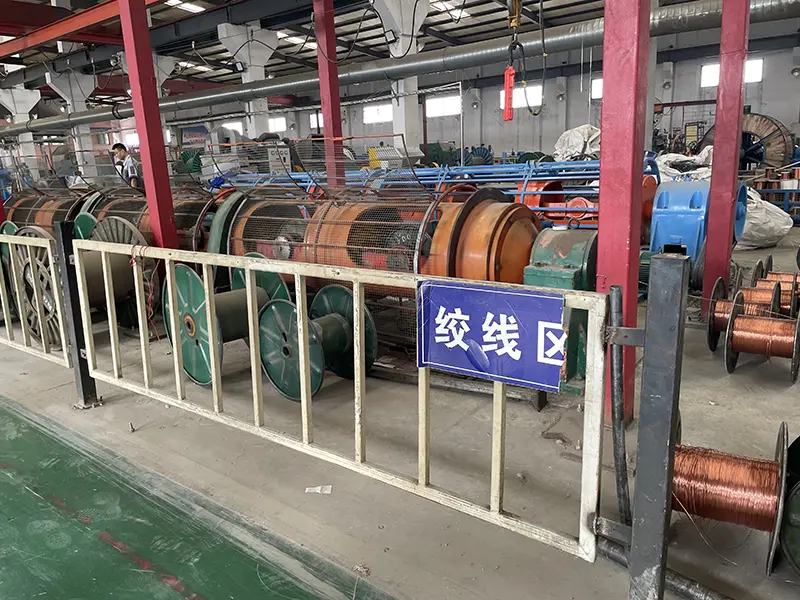

Kanggo konduktor terdampar, kabel individu dibentuk dadi struktur konduktor sing ditemtokake. Proses stranding kontrol lay dawa lan geometri konduktor kanggo nyedhiyani salib-bagean konsisten kanggo jampel sakteruse lan pangolahan lapisan tahan geni.
Pita mika tahan geni ditrapake ing sekitar konduktor utawa inti terisolasi kanthi nggunakake ketegangan bungkus sing dikontrol lan tumpang tindih. Jangkoan sing konsisten penting amarga kesenjangan utawa bagean sing rusak bisa mengaruhi lapisan tahan geni sajrone tes sabanjure.
Insulasi PVC diekstrusi ing sekitar konduktor sing disiapake. Kontrol garis kalebu dimensi insulasi, kondisi permukaan lan integritas listrik. Yen wis ditemtokake, tes spark online bisa digunakake kanggo ngenali cacat insulasi sajrone ekstrusi.
Tes spark online nyedhiyakake pemantauan terus-terusan integritas insulasi sajrone ekstrusi. Bagean sing rusak bisa diidentifikasi lan ditandhani kanggo pemeriksaan luwih lanjut sadurunge kabel nerusake menyang tahap manufaktur mengko.
Kanggo konstruksi kabel sing ditrapake, bahan ngisi digunakake kanggo njaga geometri internal sing dimaksud lan ndhukung konstruksi kinerja geni sing dibutuhake. Proses pengkabelan dikontrol supaya ukuran kabel rampung ing kisaran sing ditemtokake.
Sarung njaba PVC sing tahan api diekstrusi liwat perakitan kabel kanggo menehi perlindungan mekanik lan lingkungan. Ukuran sarung, kondisi permukaan lan diameter njaba sing wis rampung dicenthang miturut spesifikasi produk.
Sadurunge dikirim, kabel sing wis rampung bisa dicenthang kanggo dimensi, resistensi konduktor, integritas insulasi, tahan voltase lan syarat kinerja geni sing ditrapake. Cathetan tes disimpen miturut syarat produksi lan pesenan.
Batang tembaga sing mlebu, tape tahan geni mika lan bahan PVC dipriksa miturut bahan sing dibutuhake lan spesifikasi produksi sadurunge digunakake. Cathetan inspeksi mlebu sing relevan bisa disimpen minangka bagean saka kontrol batch.
Pemriksaan produksi nyakup dimensi konduktor, ekstrusi insulasi, bungkus mika-tape, geometri kabel lan paramèter proses liyane sing cocog karo konstruksi produk. Pemeriksaa listrik ditindakake ing tahap sing ditemtokake dening prosedur produksi lan kontrol kualitas.
Pengujian kabel sing wis rampung bisa kalebu uji coba tahan geni, uji tahan api, uji tahan tegangan frekuensi daya lan uji tahan insulasi miturut spesifikasi produk lan syarat proyek sing ditrapake. Kondisi lan asil tes sing wis diverifikasi kudu dirujuk saka cathetan tes sing cocog.
Informasi produksi lan inspeksi bisa disambungake menyang kumpulan kabel utawa gulungan sing cocog. Yen dibutuhake kanggo nampa proyek, cathetan tes sing ndhukung lan informasi keterlacakan bisa diwenehake miturut ruang lingkup dokumentasi sing disepakati.
Lapisan tahan geni mika dimaksudake kanggo njaga integritas sirkuit nalika kabel kena kahanan geni sing ditemtokake. Durasi tahan geni minangka asil tes tinimbang jaminan operasi umum, mula metode tes, suhu, durasi lan kritéria ditampa kudu dikonfirmasi kanggo saben proyek.
Retardancy geni lan tahan geni nggambarake sifat kabel sing beda. Kinerja tahan api nyangkut watesan panyebaran nyala ing tes sing ditetepake, dene tahan geni kanggo njaga fungsi sirkuit sajrone wektu tartamtu sajrone cahya geni tartamtu. Loro-lorone syarat kudu dievaluasi kanthi kapisah nalika milih kabel.
Insulasi PVC nyedhiyakake penghalang listrik utama ing sekitar konduktor. Kekandelan insulasi seragam lan tes listrik penting kanggo njaga integritas insulasi sajrone layanan normal. Tes voltase lan metode inspeksi sing dibutuhake kudu ngetutake spesifikasi produk lan standar sing ditrapake.
Tembaga PVC FR Fire Resistant Low Voltage Power Cable dipilih ora mung dening ukuran konduktor, nanging uga dening tingkat geni-kinerja sing dibutuhake, lingkungan instalasi, mbukak saiki, voltase-gulung requirement lan standar electrical ditrapake.
Kabel iki bisa ditemtokake kanggo sirkuit daya voltase rendah sing nyedhiyakake lampu darurat, pompa geni, peralatan weker lan beban safety geni liyane ing ngendi proyek kasebut mbutuhake konstruksi kabel tahan geni. Jinis kabel pungkasan kudu ngetutake desain bangunan lan syarat safety geni sing ditrapake.
Ing pabrik industri, kabel kasebut bisa digunakake kanggo sirkuit listrik ing wilayah sing tahan api lan tahan geni minangka bagean saka desain listrik. Pengaturan tray kabel, suhu sekitar, pengelompokan lan perlindungan mekanik kudu dianggep nalika instalasi.
Kabel kasebut bisa digunakake ing proyek distribusi daya kotamadya lan parit kabel ing ngendi konstruksi kasebut cocog kanggo kahanan lingkungan lokal. Kelembapan, suhu, loading mekanik lan kahanan saluran kudu dideleng sadurunge milih cara instalasi.
Nampan kabel njero ruangan, instalasi nduwur sirah ruangan lan trenches kabel bisa uga dianggep miturut konstruksi kabel lan syarat proyek. Nglebokake kecemplung ing jero banyu kanthi jangka panjang ora dianjurake kanggo produk iki kajaba ana konstruksi sing dirancang khusus kanggo cahya banyu terus-terusan.
Kanggo kabel kanthi insulasi PVC, sarung PVC utawa sarung tahan api tanpa halogen, suhu instalasi sekitar ora luwih murah tinimbang 0 ℃. Prosedur instalasi uga kudu nyathet penanganan kabel lan kahanan lingkungan ing papan kerja.
|
Item |
Kabel inti tunggal |
|
Kabel Multi-inti |
|
|
|
Ora waja |
lapis waja |
Ora waja |
lapis waja |
|
Radius mlengkung minimal nalika instalasi |
20D |
15D |
15D |
12D |
|
Radius mlengkung minimal cedhak kothak sambungan lan terminal (mlengkung kudu dikontrol kanthi ati-ati, contone, kanthi nggawe piring pandhuan) |
15D |
12D |
12D |
10D |
Sawise pemasangan kabel rampung, tes tahan voltase kudu ditindakake sajrone 15 menit kanthi tegangan uji 3,5 kV.
Kanggo evaluasi proyek, Qiancheng bisa nyedhiyakake spesifikasi produk, cathetan tes pabrik sing kasedhiya lan dokumen pendukung liyane miturut syarat konstruksi kabel lan kontrak. Pelanggan bisa ngirim ukuran konduktor, dawa kabel, cara instalasi, tingkat kinerja geni sing dibutuhake lan standar sing ditrapake kanggo review teknis sadurunge produksi.
Kanggo proyek luar negeri, syarat dokumentasi bisa dikonfirmasi sadurunge produksi supaya data produk sing cocog, cathetan inspeksi lan dokumen tes disiapake kanthi pesenan. Dokumen teknis basa Inggris bisa diwenehake yen kasedhiya lan ditrapake kanggo produk sing ditemtokake.
A: Retardancy Flame gegayutan karo kemampuan kabel kanggo matesi panyebaran nyala ing tes sing ditemtokake. Ketahanan geni yaiku njaga integritas sirkuit sajrone wektu tartamtu ing kahanan geni sing ditemtokake. Iki minangka syarat kinerja sing kapisah lan ora kudu dianggep minangka istilah sing bisa diganti.
A: Lapisan mika minangka bagéan saka konstruksi tahan geni ing sekitar konduktor utawa inti terisolasi. Sajrone tes geni sing ditemtokake, mbantu nglindhungi insulasi lan ndhukung integritas sirkuit sajrone tes sing wis diverifikasi.
A: Tabel teknis kalebu konfigurasi konduktor sing padhet lan terdampar kanggo bagean salib cilik tartamtu, dene ukuran sing luwih gedhe nggunakake konstruksi terdampar. Struktur konduktor kudu dikonfirmasi miturut bagean salib sing dibutuhake lan spesifikasi produk.
A: Pilihan kudu nimbang beban saiki, cara instalasi, suhu sekitar, kabel klompok, voltase drop lan kahanan short-circuit. Ukuran lan nilai resistance ing tabel nyedhiyakake data produk, dene ukuran final kudu miturut standar desain listrik sing ditrapake.
A: Suhu sekitar instalasi minimal sing ditemtokake yaiku 0 ℃. Radius mlengkung minimal 20D kanggo kabel siji-inti non-lapis baja, 15D kanggo kabel siji-inti lapis baja, 15D kanggo kabel multi-inti non-lapis baja lan 12D kanggo kabel multi-inti lapis baja. Nilai sing luwih mbatesi ditrapake ing cedhak kothak sambungan lan terminal kaya sing kadhaptar ing tabel instalasi.
A: Miturut syarat instalasi diwenehake, test voltase-tahan bakal dileksanakake sawise laying ing 3.5 kV kanggo 15 menit. Prosedur tes nyata kudu ngetutake spesifikasi proyek sing ditrapake lan syarat safety listrik.
A: Outdoor lan kabel-trench instalasi bisa dianggep nalika construction kabel cocok kanggo suhu nyata, Kelembapan, cahya UV lan kahanan mechanical. Kecemplung ing jero banyu sing dawa ora dianjurake kanggo produk iki.
A: Gumantung konfigurasi lan kontrak produk, dokumentasi sing kasedhiya bisa uga kalebu spesifikasi produk, cathetan tes pabrik, asil tes tahan voltase, laporan tes kinerja geni lan informasi traceability sing gegandhengan karo kumpulan. Dokumen sing dibutuhake kudu dikonfirmasi sadurunge produksi.
