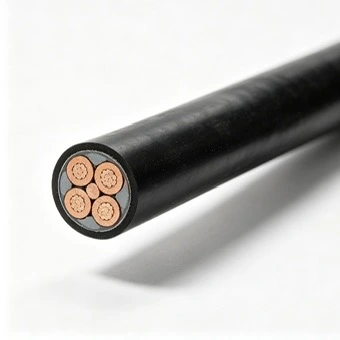

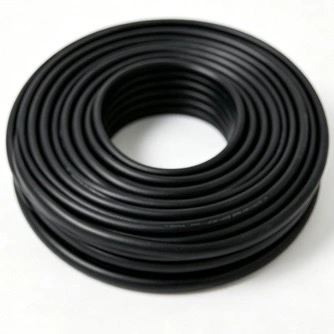

Tembaga PVC Fire Resistant Low Voltage Power Cable yaiku konstruksi kabel tegangan rendah sing nggabungake konduktor tembaga, insulasi PVC lan sarung, lan lapisan tahan geni mika. Iki ditrapake kanggo sirkuit sing mbutuhake kontinuitas daya sajrone kahanan geni sing ditemtokake, kalebu daya darurat, proteksi geni lan sistem listrik liyane sing gegandhengan karo safety. Qiancheng ngasilake kabel kanthi konduktor sing dikontrol, insulasi, proses uji coba tahan geni lan produk rampung.
|
Bagian nominal (mm²) |
Jumlah minimal kabel konduktor |
Diameter njaba konduktor (mm) |
Ketebalan nominal isolasi PVC/mm |
Kira-kira diameteripun njaba insulasi / mm |
Resistansi konduktor maksimal ing 20 ℃ (Ω/km) tembaga |
|
1.5 |
1 |
1.36±0.02 |
0.8 |
3.2 |
12.1 |
|
1.5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.8 |
3.6 |
7.41 |
|
2.5 (B) |
7 |
2.01±0.02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2.22±0.02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2.52±0.02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2.72±0.03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3.09±0.03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3.9±0.10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5.0±0.10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6.1±0.10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7.1±0.10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16.2±0.20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3 ± 0,20 |
2.6 |
28.7 |
0.0470 |
Rod tembaga elektrolitik kanthi kemurnian dhuwur ditarik menyang diameter konduktor sing dibutuhake liwat peralatan gambar multi-mati. Anil terus-terusan digunakake kanggo ngilangi stres internal lan njaga sifat mekanik sing dibutuhake. Rintangan konduktor dicenthang sajrone produksi nglawan syarat listrik sing ditemtokake.

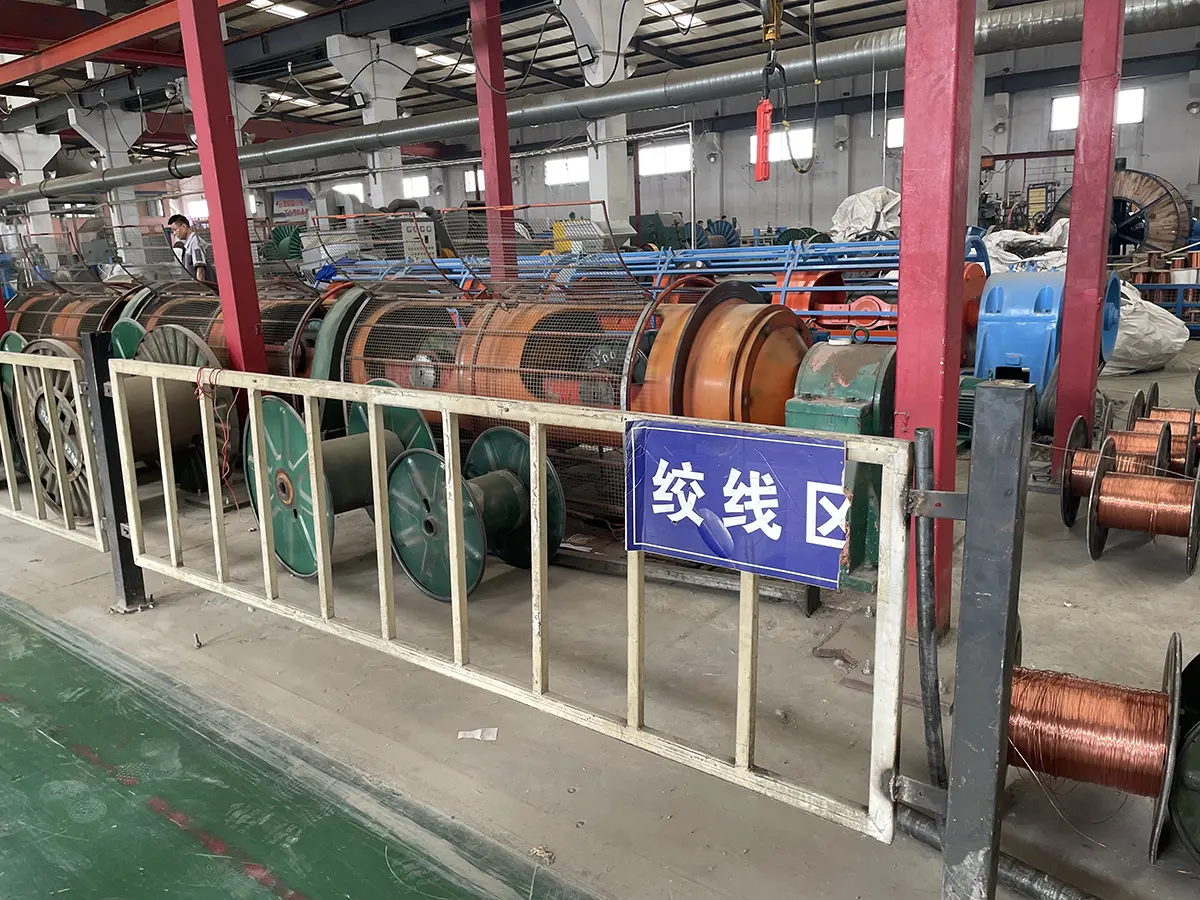

Kanggo konstruksi terdampar, kabel tembaga individu disusun lan terdampar miturut struktur konduktor sing ditemtokake. Proses kontrol lay dawa lan geometri konduktor nalika njaga keluwesan sing dibutuhake kanggo instalasi kabel.
Lapisan tahan geni dibentuk kanthi mbungkus pita mika ing konduktor utawa inti kabel miturut konstruksi sing ditemtokake. Tumpang tindih lan jangkoan dikontrol sajrone produksi supaya lapisan tahan geni tetep terus ing saubengé bagean sing dilindhungi.
Insulasi PVC tahan api diekstrusi ing sekitar konduktor. Dimensi insulasi lan konsentrisitas dipantau sajrone produksi kanggo njaga kekandelan sing ditemtokake lan nyuda stres listrik lokal sing disebabake eksentrisitas sing berlebihan.
Tester spark online mriksa integritas insulasi sajrone ekstrusi. Nalika cacat insulasi dideteksi, posisi sing kena pengaruh bisa diidentifikasi kanggo inspeksi lan tumindak koreksi sadurunge tahap produksi sabanjure.
Kanggo konstruksi multi-inti, inti terisolasi disambungake karo bahan ngisi sing ditemtokake. Proses kasebut njaga geometri kabel sing dituju lan nyedhiyakake dhasar sing konsisten kanggo sarung njaba.
PVC flame-retardant diekstrusi minangka sarung njaba miturut konstruksi kabel sing dipilih. Identifikasi produk bisa ditandhani ing sarung, kalebu model sing cocog lan informasi spesifikasi sing dibutuhake kanggo instalasi lan pamriksa.
Kabel sing wis rampung dipriksa miturut spesifikasi teknis sing ditrapake. Inspeksi bisa kalebu tes tahan geni, tes voltase tahan frekuensi daya, pangukuran resistensi insulasi, resistensi konduktor lan tes mlengkung suhu rendah yen dibutuhake.

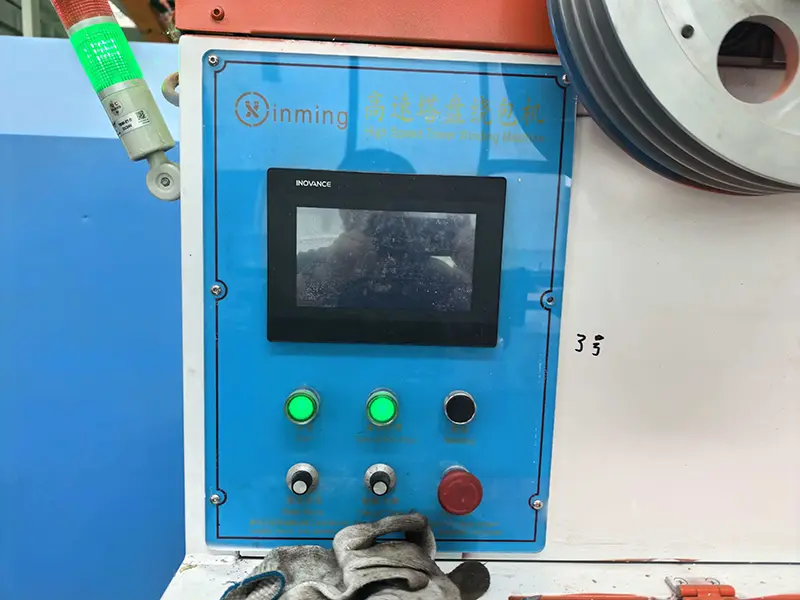

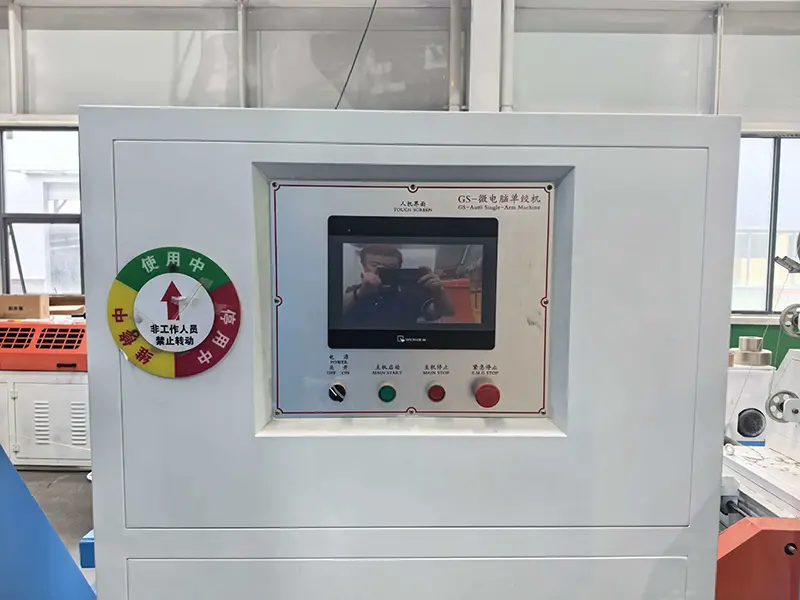

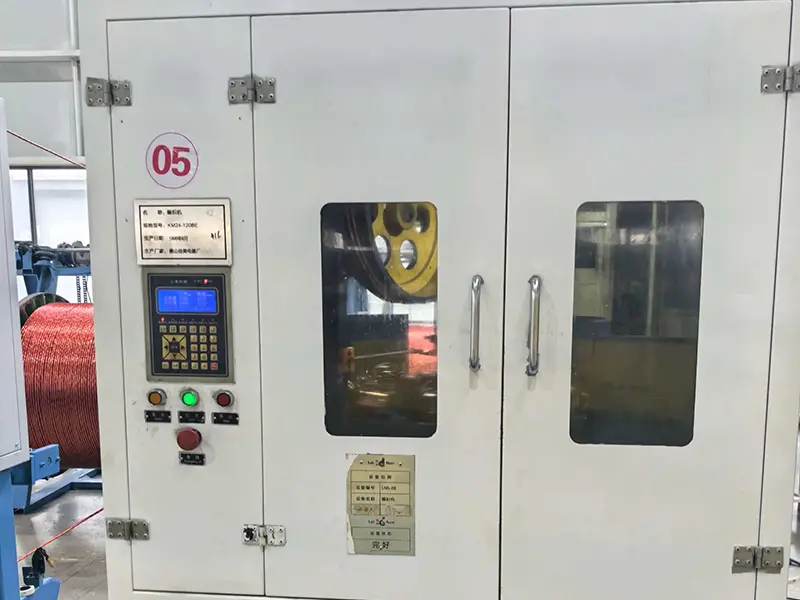

Peralatan produksi kabel Qiancheng kalebu strander tunggal, strander salib enem disk, strander sing dikontrol mikrokomputer, mesin pembungkus kanthi kacepetan dhuwur, insulasi PVC lan garis ekstrusi sarung, peralatan kabel, peralatan tandha lan ekstrusi terpadu, lan sistem coiling lan njupuk otomatis.
Bahan sing mlebu kayata rod tembaga tanpa oksigen, tape tahan geni mika lan senyawa PVC tahan api bisa dipriksa sadurunge mlebu produksi. Cathetan inspeksi materi nyedhiyakake referensi kanggo traceability batch lan kontrol proses sabanjure.
Parameter proses utama kalebu tumpang tindih pita mika, ketebalan insulasi, dimensi konduktor lan kondisi ekstrusi. Pemeriksaan patroli ditindakake sajrone produksi kanggo ngenali panyimpangan dimensi utawa proses sadurunge kabel tekan tahap produk rampung.

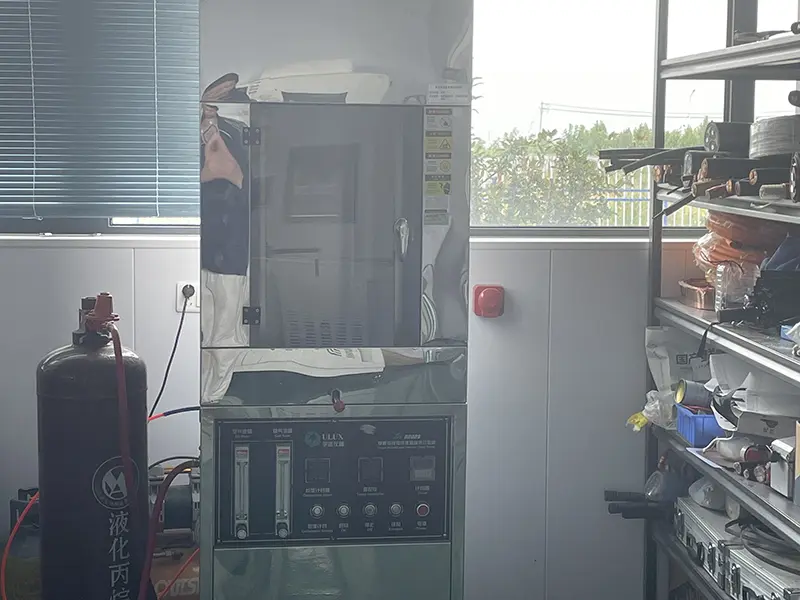

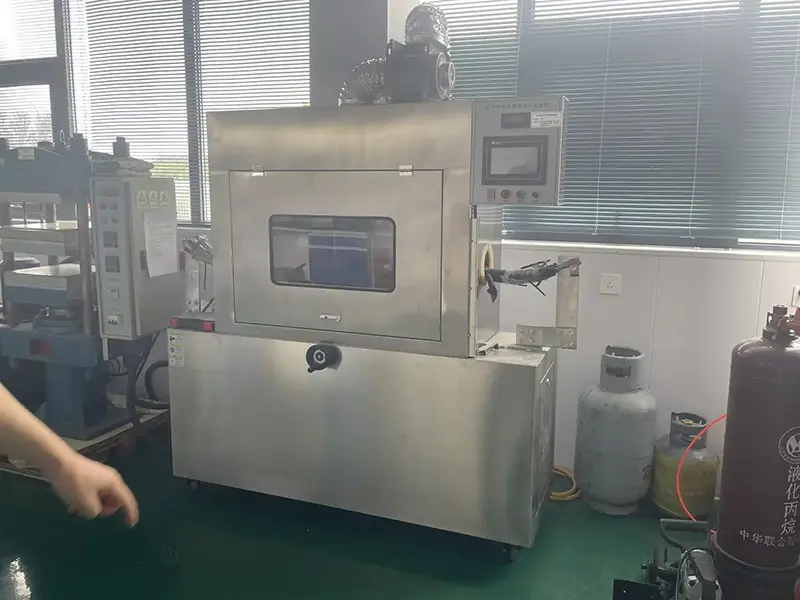

Kanggo konstruksi tahan geni sing ditrapake, tes paparan geni bisa ditindakake miturut kahanan tes sing ditemtokake. Informasi produksi sing diwenehake referensi tes geni 750 ℃ kanthi durasi 90 menit miturut GB / T 19216. Cara uji nyata, konstruksi sampel lan kritéria panrima kudu dikonfirmasi marang standar sing ditrapake lan spesifikasi produk.
Pemriksaan listrik bisa kalebu tes voltase tahan frekuensi daya, pangukuran resistensi insulasi lan resistensi DC konduktor. Data sing diwenehake nemtokake tes voltase tahan frekuensi daya 3,5 kV sajrone 5 menit lan resistensi insulasi ≥100 MΩ / km kanggo spesifikasi produk sing ditrapake.
Gumantung ing spesifikasi produk, evaluasi lingkungan bisa kalebu mlengkung suhu rendah, cuaca UV lan tes karat asam-alkali. Suhu tes sing ditrapake, durasi lan kritéria ditampa kudu dikonfirmasi miturut syarat pesenan.
Sadurunge dikirim, kabel sing wis rampung bisa dipriksa katon, menehi tandha produk, konstruksi kabel lan informasi gulungan. Cathetan inspeksi pabrik lan dokumen teknis liyane sing dibutuhake bisa diwenehake miturut pesenan lan syarat proyek.
Lapisan tahan geni mika mbentuk penghalang insulasi ing saubengé konduktor ing paparan suhu dhuwur. Digabungake karo insulasi lan sarung PVC sing tahan api, konstruksi kasebut dimaksudake kanggo njaga integritas sirkuit sajrone tes sing ditemtokake tinimbang mung mbatesi panyebaran api.
Tembaga PVC Fire Resistant Low Voltage Power Cable fitur seragam, non-eksentrik insulasi-lapisan kekandelan. Kabeh kabel sing wis rampung lulus tes voltase tahan kecemplung banyu, ngilangi risiko bocor listrik lan sirkuit cendhak ing lingkungan lemah sing lembab. Dibandhingake karo kabel non-standar digawe saka bahan daur ulang, tingkat risak-gagal suda dening 98%.
Konstruksi kabel nggabungake konduktor tembaga, bahan tahan geni mika lan insulasi lan sarung PVC sing tahan api. Sajrone instalasi, kabel kudu direksa saka narik banget, sudhut sing cetha lan karusakan ing lapisan tahan geni. Aksesoris sambungan sing tahan geni sing cocog kudu dipilih yen dibutuhake dening desain instalasi.
Kabel Qiancheng ngasilake produk kabel daya lan kontrol ing fasilitas produksi ing Hengshui, Hebei. Inspeksi pabrik, dokumentasi teknis lan informasi produk khusus proyek bisa diwenehake miturut pesenan. Kanggo proyek luar negeri, sertifikat, laporan tes lan dokumentasi sing dibutuhake kudu dikonfirmasi sadurunge produksi supaya dokumen sing diwenehake cocog karo tujuan lan syarat proyek.
Kabel kasebut bisa dianggep minangka sirkuit voltase rendah sing njaga kesinambungan listrik sajrone kondisi geni sing ditemtokake minangka bagean saka syarat proyek, kalebu lampu darurat, weker geni lan sistem sing gegandhengan karo safety liyane.
Rumah sakit, sekolah, bangunan komersial lan fasilitas umum liyane bisa nemtokake konstruksi kabel sing tahan geni kanggo sirkuit darurat lan proteksi geni sing dipilih. Durasi geni sing dibutuhake lan standar tes kudu dikonfirmasi saka spesifikasi proyek.
Prodhuk bisa digunakake ing tray kabel, trenches lan sistem nuntun liyane dilindhungi ngendi construction kabel lan kahanan instalasi sing kompatibel. Nuntun kabel kudu menehi pangayoman sing cocog marang karusakan mekanik lan mlengkung sing gedhe banget.
Pabrik industri, fasilitas infrastruktur lan sistem distribusi voltase rendah liyane mbutuhake sirkuit tahan geni kanggo peralatan kritis. Ukuran konduktor, konfigurasi inti, cara instalasi lan syarat kinerja geni kudu dikonfirmasi sadurunge spesifikasi.
A: Kabel tahan api utamane mbatesi panyebaran api, dene konstruksi tahan geni kalebu lapisan tahan geni sing dimaksudake kanggo njaga integritas sirkuit sajrone wektu tartamtu ing kahanan uji coba geni. Durasi geni sing ditrapake lan suhu tes gumantung ing spesifikasi lan standar produk.
A: Konduktor digawe saka tembaga. Informasi produksi sing diwenehake nemtokake rod tembaga elektrolitik kemurnian dhuwur minangka bahan wiwitan, banjur digambar lan anil. Resistance konduktor DC dicenthang miturut syarat teknis sing ditrapake.
A: Gumantung ing construction tartamtu, testing bisa kalebu geni-resistance, daya-frekuensi tahan voltase, resistance jampel, resistance konduktor lan kurang-suhu mlengkung. Laporan tes lan dokumen inspeksi sing dibutuhake bisa dikonfirmasi nalika nggawe pesenan.
A: Dokumen teknis basa Inggris bisa disiapake miturut proyek lan syarat pesenan. Sertifikat, laporan tes lan dhaptar dokumen inspeksi sing dibutuhake kudu dikonfirmasi luwih dhisik amarga syarat dokumentasi beda-beda miturut tujuan, proyek lan standar sing ditrapake.
A: dawa kabel lan specification bisa rembugan miturut urutan. Bagean salib konduktor sing dibutuhake, konstruksi, jumlah, dawa gulungan, tandha lan rincian teknis liyane kudu diwenehake nalika njaluk kutipan.
A: Lingkungan instalasi sing umum kalebu tray kabel, trenches kabel lan sistem rute voltase rendah liyane sing dilindhungi. Bisa dianggep minangka daya darurat, proteksi geni lan sirkuit voltase rendah kritis ing bangunan umum, infrastruktur lan fasilitas industri, miturut syarat proyek.
A: Kunjungan pabrik lan pamriksan pihak katelu bisa dirembug miturut proyek lan pamriksan. Yen sampling utawa tes mandiri dibutuhake, metode sampling, ruang lingkup pemeriksaan lan standar tes sing ditrapake kudu disepakati sadurunge dikirim.
A: Nyedhiyakake konduktor salib-bagean sing dibutuhake, konfigurasi inti, dawa kabel, voltase dirating, cara instalasi, syarat geni-resistance lan tujuan. Yen proyek kasebut mbutuhake standar, sertifikat, utawa laporan tes tartamtu, lebokna syarat kasebut kanthi pitakon supaya produk lan dokumentasi bisa dicenthang bebarengan.
Kanggo kutipan proyek, nyedhiyakake spesifikasi kabel, durasi tahan geni sing dibutuhake, cara instalasi lan syarat dokumentasi ing tahap penyelidikan mbantu Qiancheng ngonfirmasi ruang lingkup konstruksi lan inspeksi sing cocog.
