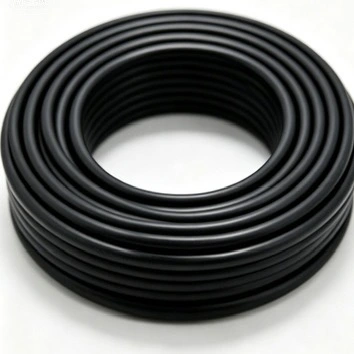

Qiancheng Aluminium XLPE FR Fire Resistant Low Voltage Power Cable dirancang kanggo distribusi daya voltase rendah ing ngendi resistensi geni, kinerja tahan api lan bobot instalasi kudu dianggep bebarengan. Kabel kasebut nggunakake konduktor aluminium, insulasi XLPE, lapisan tahan geni mika lan sarung njaba sing tahan api kanggo aplikasi kalebu sistem tenaga bangunan, parit kabel, jaringan kotamadya lan fasilitas industri.
|
Area Cross-Sectional Konduktor Nominal (mm²) |
Ketebalan Isolasi (mm) |
Ketebalan Sarung (mm) |
Kira-kira Diameter Luar Kabel (mm) |
Resistansi DC saka Al Konduktor (Ω/km) |
Tes Tegangan (kV/5min) |
Ampacity-Al in Air (A) |
Ampacity-Al ing Lemah Langsung-dikubur (A) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Konduktor nggunakake aluminium minangka bahan pembawa arus. Dibandhingake karo konduktor tembaga saka desain electrical padha, aluminium bisa ngurangi massa kabel, kang bisa cocog kanggo long kabel roto, kabel tray loading lan nangani instalasi. Konduktor salib-bagean kudu dipilih miturut kapasitas saiki-mbeta, voltase drop, kahanan instalasi lan standar electrical ditrapake.
Polyethylene cross-linked nyedhiyakake insulasi listrik utama ing sekitar konduktor. Dibandhingake karo insulasi PVC konvensional, XLPE umume dipilih kanggo suhu operasi sing diidini luwih dhuwur lan tahan kanggo tuwa termal. Suhu operasi nyata, kahanan short-circuit lan lingkungan layanan kudu ngetutake spesifikasi produk lan standar instalasi sing ditrapake.
Lapisan tahan api berbasis mika digabungake ing konstruksi kabel kanggo njaga insulasi lan integritas sirkuit nalika kena kahanan geni sing ditemtokake. Ketahanan geni lan retardasi geni minangka sifat kinerja sing kapisah, mula metode tes sing dibutuhake, durasi lan kritéria ditampa kudu dikonfirmasi karo spesifikasi proyek lan dokumentasi tes sing kasedhiya.
Sarung njaba nyedhiyakake proteksi mekanik lan nyumbang kanggo kinerja tahan api. Cocog kanggo instalasi ruangan utawa parit gumantung saka senyawa sarung sing ditemtokake, cahya ultraviolet, kelembapan, suhu lan kondisi mekanik. Perlindhungan instalasi kudu dianggep ing ngendi kabel kena tekanan lingkungan utawa mekanik sing abot.
Aluminium XLPE FR Fire Resistant Low Voltage Power Cable nggabungake konduktor aluminium kanthi insulasi XLPE, lapisan tahan geni lan sarung sing tahan api. Konstruksi iki ngidini syarat listrik, termal lan kinerja geni saka proyek kasebut dianggep kanthi kapisah tinimbang ngandelake properti material siji.
Struktur tahan geni dimaksudake kanggo ndhukung kesinambungan sirkuit ing kahanan tes geni sing ditemtokake. Durasi lan suhu sing wis diverifikasi kudu dijupuk saka laporan tes sing cocog tinimbang dianggep minangka jaminan operasi umum kanggo saben skenario geni.
Retardancy nyala babagan kemampuan konstruksi kabel kanggo mbatesi panyebaran nyala ing tes sing ditemtokake. Beda karo resistensi geni, sing gegayutan karo njaga integritas sirkuit kanggo wektu tartamtu ing kahanan geni sing ditemtokake. Kanggo nrima proyek, loro syarat kasebut kudu dipriksa miturut standar lan dokumen tes sing ditrapake.
Insulasi XLPE misahake konduktor saka lapisan pelindung njaba lan nyedhiyakake insulasi listrik sajrone operasi normal. Pemriksaan kabel sing wis rampung bisa kalebu mriksa dimensi, resistensi konduktor, tes sing ana gandhengane karo insulasi lan tes tahan voltase miturut spesifikasi sing dipesen lan syarat tes sing ditrapake.
Bahan konduktor aluminium kudu dipriksa kanggo sifat listrik lan dimensi sing dibutuhake sadurunge produksi kabel. Cathetan produksi lan asil tes kabel rampung nyedhiyakake basis kanggo traceability batch. Yen dibutuhake dening kontrak proyek, inspeksi pabrik utawa sampling pihak katelu bisa diatur miturut ruang lingkup pemeriksaan sing disepakati.
Pilihan kabel kudu nimbang beban saiki, cara instalasi, suhu sekitar, klompok kabel, voltase drop lan kahanan short-circuit. Nilai ampacity ing tabel minangka data referensi kanggo konfigurasi sing kadhaptar; ukuran konduktor final kudu dikonfirmasi nggunakake cara pitungan lan faktor koreksi dibutuhake dening standar project.
Kanggo kabel kanthi insulasi PVC, sarung PVC utawa sarung tahan api tanpa halogen, suhu sekitar instalasi ora luwih murah tinimbang 0 ℃. Instalasi suhu rendah kudu ditindakake mung nalika konstruksi kabel lan prosedur instalasi ngidini.
|
Item |
Kabel inti tunggal |
|
Kabel Multi-inti |
|
|
|
Ora waja |
lapis waja |
Ora waja |
lapis waja |
|
Radius mlengkung minimal nalika instalasi |
20D |
15D |
15D |
12D |
|
Radius mlengkung minimal cedhak kothak sambungan lan terminal (mlengkung kudu dikontrol kanthi ati-ati, contone, kanthi nggawe piring pandhuan) |
15D |
12D |
12D |
10D |
Sawise pemasangan kabel rampung, tes tahan voltase kudu ditindakake sajrone 15 menit kanthi voltase uji 3,5 kV.
Aluminium XLPE FR Fire Resistant Low Voltage Power Cable bisa dianggep minangka distribusi daya safety geni voltase rendah ing rumah sakit, sekolah, bangunan komersial, fasilitas industri, jaringan pipa kotamadya lan proyek sing padha. Pilihan kudu adhedhasar beban sing dibutuhake, voltase, cara instalasi, kahanan lingkungan lan syarat kinerja geni.
Cocog kanggo sirkuit listrik voltase rendah sing dipasang ing tray kabel njero ruangan ing ngendi syarat kinerja geni dadi bagean saka spesifikasi proyek. Jarak support kabel, klompok lan boros panas kudu dianggep nalika instalasi.
Kabel bisa digunakake kanggo instalasi nduwur sirah ruangan lan trenches kabel nalika construction sarung lan kahanan lingkungan cocok. Paparan UV, kelembapan, owah-owahan suhu lan perlindungan mekanik kudu dievaluasi sadurunge dipasang.
Panguburan langsung cahya bisa dianggep ing ngendi konstruksi kabel lan syarat proyek ngidini. Kondisi lemah, kelembapan, korosi, ambane penguburan lan perlindungan mekanik kudu dievaluasi sadurunge cara instalasi dikonfirmasi.
Laying kecemplung ing jero banyu jangka panjang dilarang. Kanggo lokasi kanthi paparan banyu terus-terusan, kontaminasi kimia sing abot, muatan mekanik sing luar biasa utawa kahanan khusus liyane, konstruksi kabel sing dirancang khusus kanggo kahanan kasebut kudu dipilih.
Qiancheng njaga rekaman produksi lan inspeksi kanggo manufaktur kabel lan tes produk rampung. Gumantung saka konfigurasi produk lan syarat proyek, dokumentasi bisa uga kalebu spesifikasi produk, cathetan tes pabrik, asil tes tahan voltase, laporan tes kinerja geni lan informasi traceability batch.
Kanggo proyek ekspor, pelanggan bisa nyedhiyakake ukuran konduktor sing dibutuhake, dawa kabel, cara instalasi, syarat kinerja geni lan standar sing ditrapake sadurunge. Informasi iki mbantu nemtokake konstruksi kabel lan paket dokumentasi sing cocog sadurunge produksi.
Kunjungan pabrik pelanggan, prosedur inspeksi sing disepakati lan sampling pihak katelu sing independen bisa diatur yen dibutuhake dening kontrak. Nglereni dawa lan menehi tandha lumahing uga bisa rembugan miturut specification supaya.
A: Aluminium nyuda massa konduktor dibandhingake karo tembaga ing kahanan desain electrical iso dibandhingke. Bentenipun nyata ing bobot kabel lan biaya gumantung ing ukuran konduktor, construction kabel, cara instalasi lan syarat project. Ukuran konduktor ngirim ora mung adhedhasar bobot.
A: Lapisan mika tumindak minangka alangi tahan geni watara konduktor. Ing tes geni sing mumpuni, mbantu njaga insulasi listrik lan integritas sirkuit sajrone tes sing ditemtokake. Kinerja sing wis diverifikasi kudu dijupuk saka laporan tes sing relevan.
A: XLPE umume dipilih ing ngendi kemampuan suhu operasi sing luwih dhuwur lan tahan kanggo penuaan termal dibutuhake. Sistem insulasi sing cocog isih gumantung marang tingkat voltase, kahanan sekitar, cara instalasi lan standar sing ditrapake.
A: Pilihan kudu nimbang beban saiki, cara instalasi, suhu sekitar, klompok, voltase drop lan kahanan short-circuit. Nilai ampacity sing ditampilake ing tabel spesifikasi kudu digunakake bebarengan karo pitungan desain lan faktor koreksi sing ditrapake.
A: Sajrone instalasi, radius mlengkung minimal 20D kanggo kabel siji-inti non-lapis baja, 15D kanggo kabel siji-inti lapis baja, 15D kanggo kabel multi-inti non-lapis baja lan 12D kanggo kabel multi-inti lapis baja. Cedhak kothak sambungan lan terminal, nilai sing ditemtokake yaiku 15D, 12D, 12D lan 10D.
A: Miturut syarat instalasi sing diwenehake, tes tahan voltase kudu ditindakake sawise mbikak ing 3,5 kV suwene 15 menit. Prosedur tes nyata kudu ngetutake spesifikasi proyek lan syarat safety sing ditrapake.
A: Instalasi nduwur sirah ruangan, instalasi kabel-trench lan panguburan langsung cahya bisa dianggep nalika kahanan lingkungan lan instalasi cocok. Kecemplung ing jero banyu jangka panjang dilarang. Paparan UV, kelembapan, kahanan lemah lan perlindungan mekanik kudu dievaluasi sadurunge dipasang.
A: Gumantung konfigurasi lan kontrak produk, dokumen sing kasedhiya bisa uga kalebu spesifikasi produk, cathetan uji pabrik, asil tes tahan voltase, laporan tes kinerja geni lan rekaman traceability batch. Dokumentasi sing dibutuhake kudu dikonfirmasi sadurunge produksi.
