Kabel Daya Tahan Api Aluminium XLPE nggunakake konduktor aluminium, insulasi XLPE, lapisan mika tahan geni lan sarung PVC protèktif kanggo sirkuit daya voltase rendah kanthi syarat kesinambungan geni sing ditetepake. Konstruksi bisa ditemtokake kanggo distribusi bangunan, rute ruangan, trenches kabel lan instalasi liyane sing kudu dianggep kinerja listrik lan kinerja geni.
Range produk nyakup bagean konduktor nominal saka 1,5 mm² nganti 1000 mm². Tabel teknis ing ngisor iki nyedhiyakake insulasi sing cocog lan ketebalan sarung, kira-kira diameter njaba, resistensi DC konduktor, voltase tes lan nilai ampacity referensi kanggo instalasi ing udara lan lemah sing dikubur langsung.
|
Nominal cross-section (mm²) |
Ketebalan isolasi (mm) |
Ketebalan sarung (mm) |
Diameter njaba kabel kira-kira (mm) |
Resistansi konduktor DC (Ω/km)Al |
Tes voltase (kV/5 mnt) |
Kapasitas ing udara (A) (A)-Al |
Ampacity ing lemah langsung-dikubur (A)-Al |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |

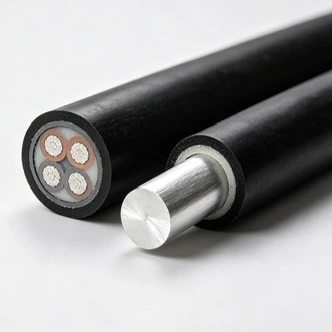

Kabel kasebut nggunakake sawetara lapisan fungsional, kanthi saben lapisan duwe tujuan listrik utawa lingkungan sing beda. Konduktor nggawa arus sajrone operasi normal, XLPE nyedhiyakake insulasi listrik, lapisan mika digunakake kanggo tahan geni, lan sarung PVC nyedhiyakake perlindungan mekanik lan lingkungan eksternal. Fungsi kasebut kudu dianggep bebarengan nalika kabel dipilih kanggo instalasi tartamtu.
Konduktor digawe saka aluminium lan kasedhiya ing sawetara saka sudhut salib-bagean nominal. Dibandhingake karo tembaga, aluminium nduweni kapadhetan sing luwih murah, sing bisa nyuda bobot kabel lan bisa nyederhanakake penanganan ing rute kabel sing luwih dawa. Amarga resistensi listrik lan karakteristik terminasi beda karo tembaga, ukuran konduktor, gulung voltase sing diidini lan cara sambungan kudu dicenthang nalika milih kabel.

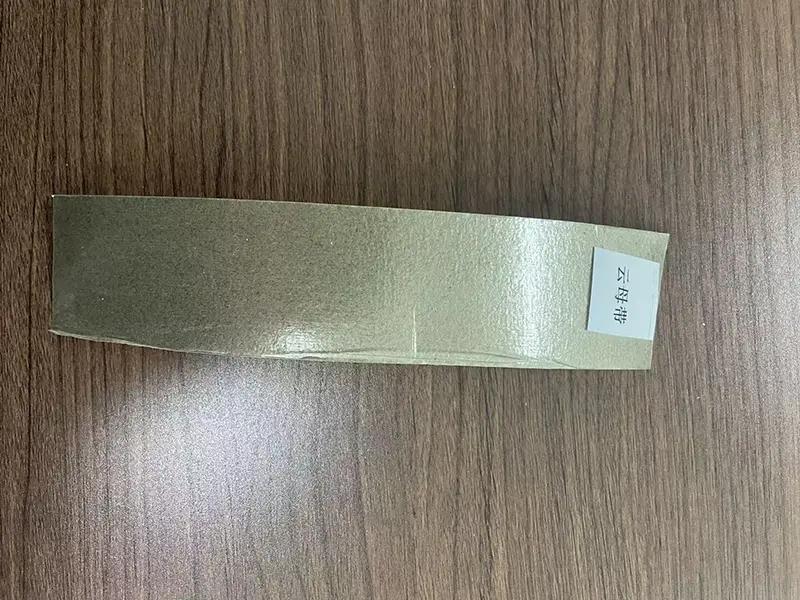

Pita mika mbentuk bagean tahan geni saka konstruksi kabel. Ing kahanan tes geni sing ditemtokake, bahan mika anorganik nyedhiyakake penghalang tahan panas ing sekitar konduktor lan mbantu njaga insulasi listrik nalika bahan polimer njaba kena suhu dhuwur. Kinerja integritas geni sing nyata kudu diverifikasi marang laporan tes produk lan metode tes sing ditrapake.
XLPE, utawa polyethylene cross-linked, digunakake minangka insulasi utama ing sekitar konduktor. Spesifikasi produk sing diwenehake menehi suhu operasi konduktor jangka panjang maksimum 90 °C. XLPE umume dipilih kanggo kabel listrik ing ngendi kemampuan suhu operasi sing luwih dhuwur lan tahan kanggo penuaan termal dibutuhake dibandhingake karo insulasi PVC konvensional.
Sarung PVC njaba nglindhungi lapisan kabel internal sajrone transportasi, laying lan layanan normal. Kanggo aplikasi ruangan, formulasi sarung kudu dicocogake karo cahya UV, kelembapan lan lingkungan sing dibutuhake. Kanggo instalasi lemah, kahanan lemah, proteksi mekanik lan cahya banyu uga kudu dianggep tinimbang nganggep yen kabeh lingkungan kuburan padha.
Kanggo sirkuit daya sing gegandhengan karo geni, kinerja sing relevan ora mung panyebaran geni. Kabel tahan geni dievaluasi miturut apa sirkuit bisa njaga kontinuitas listrik ing tes geni sing ditetepake. Karakteristik listrik normal, kinerja insulasi, resistensi konduktor lan kahanan instalasi tetep penting sajrone operasi saben dina.
Informasi produk sing diwenehake nemtokake kondisi uji tahan geni 750 °C sajrone 90 menit. Iki kudu dianggep minangka kondisi tes khusus produk tinimbang prediksi universal prilaku kabel ing saben geni. Nalika kabel diajukake kanggo proyek konstruksi, laporan tes geni sing cocog, metode tes lan durasi integritas sirkuit sing dibutuhake kudu dicenthang miturut spesifikasi proyek.
Tabel teknis nampilake nilai resistensi DC kanggo ukuran konduktor aluminium sing ditrapake lan menehi angka ampacity sing kapisah kanggo instalasi ing udara lan lemah sing langsung dikubur. Nilai kasebut kudu diinterpretasikake bebarengan karo suhu sekitar, klompok kabel, kondisi termal lemah, ambane instalasi, dawa rute lan drop voltase sing diidini.
Tegangan tes sing kadhaptar yaiku 3,5 kV sajrone 5 menit miturut data produk sing diwenehake. Tes voltase tahan nyedhiyakake priksa sistem insulasi kabel sing ditemtokake. Standar manufaktur lan syarat pengujian proyek sing ditrapake kudu dikonfirmasi sadurunge disetujoni pungkasan.
Pilihan kabel kudu diwiwiti kanthi beban listrik lan lingkungan instalasi tinimbang ukuran konduktor nominal. Kanggo sirkuit darurat utawa geni, durasi tahan geni sing dibutuhake lan syarat bangunan utawa listrik sing ditrapake uga kudu ditetepake sadurunge pesenan.
Konduktor salib-bagean kudu dicenthang marang operasi saiki, voltase drop, dawa rute lan kahanan instalasi. Kanggo rute sing luwih dawa, penurunan tegangan bisa nemtokake ukuran konduktor sing dibutuhake sanajan ampacity sing diwilang cukup. Nilai ing tabel teknis minangka data referensi produk lan kudu digunakake kanthi metode ukuran kabel sing ditrapake.
Nalika dipasang ing tray kabel, shafts utawa rute sing padha, jarak kabel, radius mlengkung, suhu sekitar lan perlindungan mekanik kudu dianggep. Sajrone narik, kabel kudu dilindhungi saka sudhut sing cetha lan gaya mekanik sing gedhe banget sing bisa ngrusak sarung utawa lapisan tahan geni internal.
Kanggo rute nduwur sirah ruangan, sarung kudu cocog kanggo cahya UV sing dikarepake lan kahanan cuaca. Jarak dhukungan, bobot kabel, beban mekanik lan suhu sekitar kudu dianggep nalika instalasi. Perlindhungan tambahan bisa uga dibutuhake yen kabel kena pengaruh mekanis utawa bebaya khusus liyane.
Yen dikubur langsung diidini dening konstruksi kabel lan spesifikasi proyek, ambane trench, karakteristik termal lemah, saluran banyu, jarak kabel lan perlindungan mekanik kudu dideleng. Tokoh ampacity langsung-dikubur ing tabel minangka nilai referensi lan ngirim ora ngganti pitungan kabel project-tartamtu.
Konduktor aluminium mbutuhake terminal, lug utawa konektor sing cocog kanggo konduktor aluminium lan beban listrik sing ditemtokake. Stripping sing bener, persiapan konduktor, kompresi lan proteksi sendi penting amarga sambungan sing ora disiapake bisa nambah resistensi kontak lan nyebabake pemanasan lokal. Cara mandap kudu ngetutake syarat instalasi produsen konektor.
Aluminium XLPE Fire Resistant Power Cable bisa dianggep kanggo sirkuit kurang voltase ngendi terus operasi electrical sak kondisi geni ditetepake minangka bagéan saka requirement project. Aplikasi umum kalebu distribusi daya darurat, beban sing gegandhengan karo geni sing dipilih, bangunan umum, fasilitas industri lan rute distribusi lemah.
Aplikasi bisa uga kalebu sirkuit listrik darurat sing ditunjuk, pompa geni, lampu darurat lan beban liyane sing diidentifikasi dening desain listrik lan proteksi geni. Durasi tahan geni sing dibutuhake kudu dikonfirmasi saka spesifikasi proyek tinimbang mung milih saka jeneng produk.
Rumah sakit, sekolah, pusat blanja, gedung kantor lan fasilitas umum liyane bisa ngemot sirkuit sing mbutuhake karakteristik kinerja geni sing ditemtokake. Jinis kabel, ukuran konduktor lan rating geni kudu dipilih miturut desain listrik bangunan, strategi evakuasi lan peraturan lokal sing ditrapake.
Opsi konduktor aluminium bisa dianggep minangka rute distribusi voltase kurang luwih dawa ing fasilitas industri, proyek kotamadya lan instalasi liyane sing bobot konduktor minangka pertimbangan teknik. Muatan saiki, voltase drop, kahanan rute lan cara instalasi kudu dicenthang sadurunge nemtokake kabel.
Ukuran konduktor luwih gedhe sing kadhaptar ing tabel produk bisa digunakake minangka referensi nalika ngevaluasi rute distribusi lemah. Parit kabel lan instalasi sing dikubur mbutuhake perhatian marang kondisi lemah, saluran banyu, perlindungan mekanik lan boros termal. Kecemplung banyu jangka panjang ora kudu dianggep bisa ditampa tanpa persetujuan produk tartamtu.

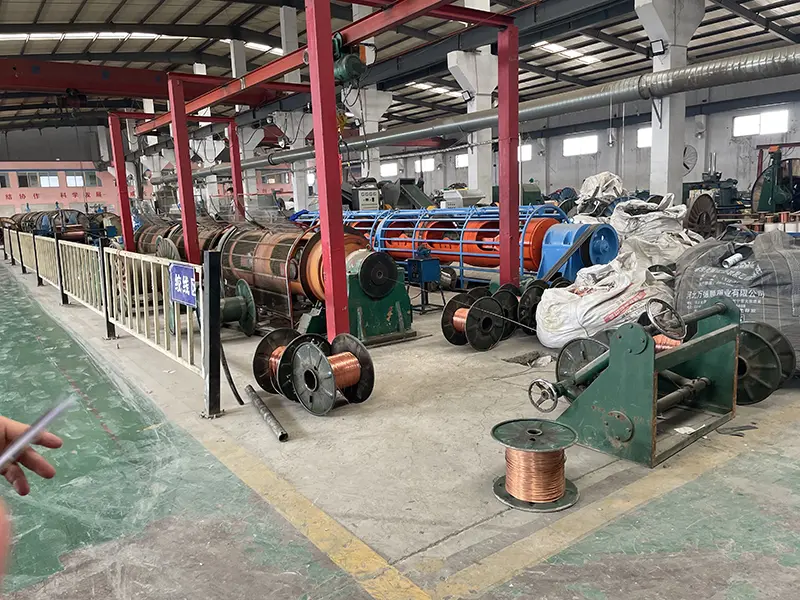

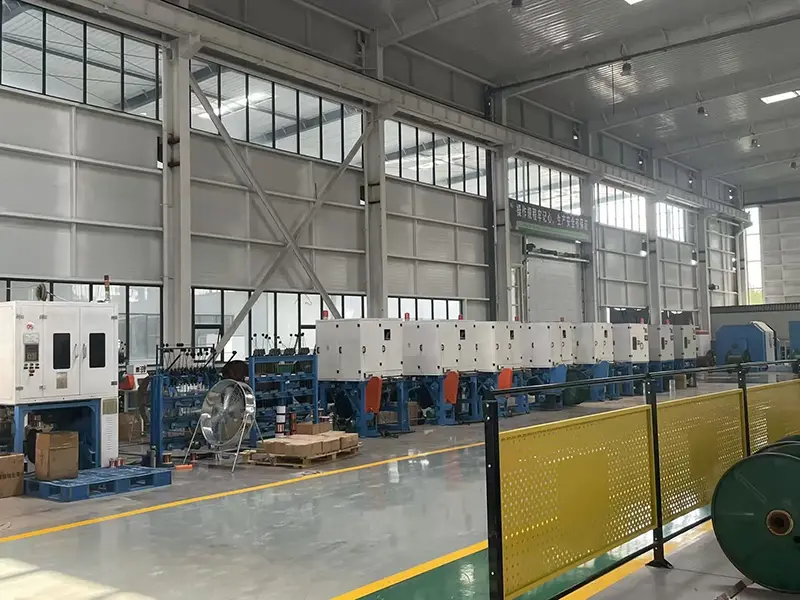

Kabel Qiancheng ngasilake kabel kasebut liwat fasilitas produksi dhewe lan njaga kemampuan tes kanggo inspeksi produk. Tahap produksi sing relevan kalebu pangolahan konduktor, ekstrusi insulasi, aplikasi lapisan tahan geni lan ekstrusi sarung njaba. Rekaman produksi lan inspeksi bisa nyedhiyakake informasi pendukung kanggo identifikasi kumpulan lan verifikasi produk.

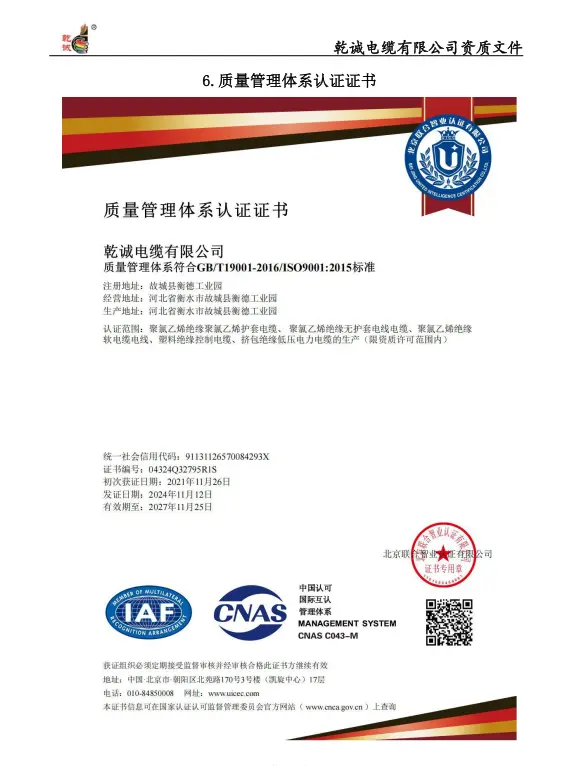

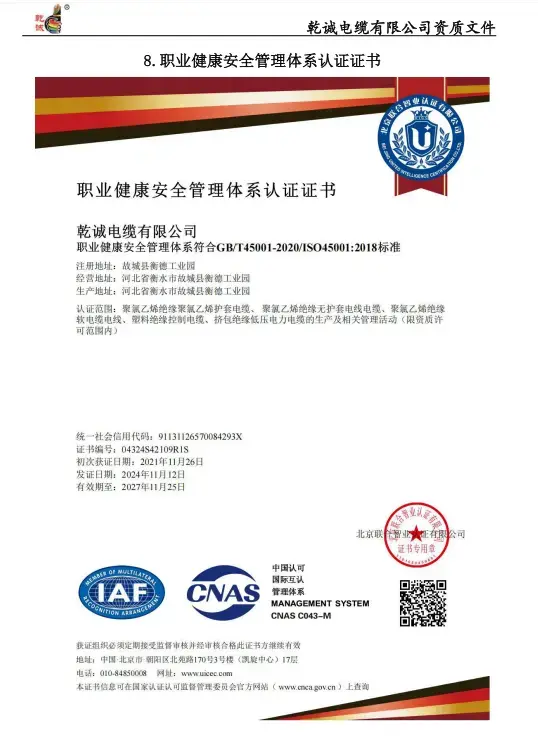

Dokumentasi perusahaan sing kasedhiya kalebu manajemen kualitas ISO 9001, manajemen lingkungan ISO 14001 lan sertifikasi kesehatan lan safety ISO 45001, bebarengan karo kualifikasi produksi sing relevan. Laporan tes geni khusus produk lan cathetan tes listrik kudu dideleng miturut syarat proyek sing dituju.
Standar sing ditrapake gumantung saka konstruksi kabel, voltase dirating, syarat kinerja geni lan pasar tujuan. Informasi produk sing diwenehake referensi GB/T 12706 kanggo konstruksi kabel daya, GB/T 19216 kanggo uji tahan geni, IEC 60502-1 kanggo kabel listrik voltase rendah lan IEC 60331 kanggo uji integritas sirkuit. Edisi standar sing tepat lan konfigurasi tes kudu dikonfirmasi kanggo produk tartamtu sadurunge diajukake kanggo disetujoni.
Kanggo proyek ekspor, syarat tambahan bisa uga ditrapake gumantung saka negara tujuan lan spesifikasi proyek. Yen dibutuhake, produksi lan tes bisa diatur miturut syarat regional sing ditrapake, kanthi dokumen teknis sing relevan lan dokumentasi kesesuaian dideleng sadurunge dikirim.
Kanggo kutipan utawa review technical, iku migunani kanggo nyedhiyani konduktor salib-bagean dibutuhake, voltase operasi, kira-kira mbukak saiki, dawa kabel, cara instalasi, kahanan lingkungan utawa lemah, klompok kabel lan gulung voltase allowable. Kanggo sirkuit sing gegandhengan karo geni, suhu tes geni sing dibutuhake, durasi lan standar tes sing ditrapake uga kudu kasebut.
Yen persetujuan proyek dibutuhake, panuku bisa njaluk spesifikasi produk, data teknis, cathetan tes listrik, dokumentasi tes geni lan sertifikat kualifikasi perusahaan sing ditrapake kanggo kabel sing diwenehake. Deleng dokumen kasebut sadurunge produksi mbantu mesthekake yen konstruksi sing dipilih cocog karo syarat proyek.
Retardancy geni utamane babagan mbatesi panyebaran nyala ing sadawane kabel. Ketahanan geni babagan kemampuan konstruksi kabel sing ditemtokake kanggo njaga integritas sirkuit listrik sajrone wektu sing ditemtokake ing tes geni sing ditetepake. Loro sifat kasebut ora kudu dianggep bisa diijolake.
Informasi produk sing diwenehake nemtokake tes geni 750 ° C sajrone 90 menit. Iki minangka syarat tes sing ditetepake kanggo konstruksi kabel sing ditemtokake. Laporan tes sing ditrapake kudu dicenthang kanggo konfirmasi cara tes, konfigurasi kabel lan syarat integritas sirkuit sadurunge disetujoni proyek.
Aluminium nduweni kapadhetan sing luwih murah tinimbang tembaga, sing bisa nyuda bobot kabel lan bisa uga migunani ing rute sing luwih dawa utawa ing ngendi penanganan instalasi minangka pertimbangan. Resistivitas listrik sing luwih dhuwur tegese ukuran konduktor lan petungan voltase-drop kudu nimbang sifat aluminium.
Produk kasebut bisa dianggep minangka rute nduwur sirah ruangan, trenches kabel lan instalasi kuburan langsung sing ditemtokake ing ngendi konstruksi kabel lan syarat proyek ngidini cara kasebut. Paparan UV, kahanan lemah, saluran banyu, perlindungan mekanik lan boros termal kudu dievaluasi kanggo instalasi sing nyata.
Gunakake terminal, lugs utawa konektor disetujoni kanggo konduktor aluminium lan cocok kanggo mbukak operasi. Stripping, persiapan, kompresi lan proteksi sendi sing tepat penting kanggo ngontrol resistensi kontak lan pemanasan lokal.
Gumantung ing spesifikasi produk lan syarat proyek, data teknis, cathetan tes listrik, dokumentasi tes geni lan sertifikat kualifikasi perusahaan bisa diwenehake kanggo ditinjau. Dokumen sing ditrapake kudu cocog karo konstruksi kabel sing nyata lan standar tes sing dibutuhake.
