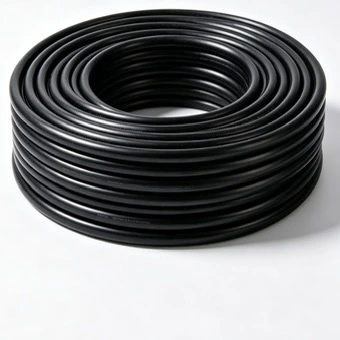

Qiancheng Aluminium PVC FR Fire Resistant Low Voltage Power Cable dirancang kanggo distribusi daya voltase rendah ing ngendi kinerja tahan api lan tahan geni dibutuhake. Konstruksi konduktor aluminium bisa ditemtokake kanggo layanan bangunan, sirkuit listrik darurat, fasilitas industri lan proyek liyane ing ngendi bobot konduktor, kondisi instalasi lan syarat kinerja geni kudu dianggep bebarengan.
|
Area Cross-Sectional Konduktor Nominal (mm²) |
Ketebalan Isolasi (mm) |
Ketebalan Sarung (mm) |
Kira-kira Diameter Luar Kabel (mm) |
Resistansi DC saka Al Konduktor (Ω/km) |
Tes Tegangan (kV/5min) |
Ampacity-Al in Air (A) |
Ampacity-Al ing Lemah Langsung-dikubur (A) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Kabel kasebut nggunakake konduktor aluminium kanggo transmisi daya voltase rendah. Konstruksi aluminium bisa nyuda bobot konduktor dibandhingake karo tembaga ing area cross-sectional sing padha, nanging pilihan konduktor uga kudu nimbang resistensi, saiki sing diidini, gulung voltase, cara sambungan lan kahanan instalasi. Nilai ing tabel teknis nyedhiyakake titik wiwitan kanggo pilihan kabel tingkat proyek.
Konstruksi tahan geni dimaksudake kanggo njaga kesinambungan sirkuit ing kahanan tes geni sing ditemtokake. Tingkat tahan geni sing dibutuhake kudu dikonfirmasi saka standar produk lan spesifikasi proyek sing ditrapake. Resistensi geni lan retardasi geni minangka karakteristik kinerja sing beda-beda lan kudu dievaluasi nggunakake syarat tes sing cocog.
PVC tahan api digunakake kanggo insulasi lan sarung njaba ing konstruksi kasebut. Tugase yaiku kanggo mbatesi panyebaran nyala ing kahanan tes sing ditemtokake. Tingkat kinerja nyata kudu diverifikasi liwat laporan tes produk sing relevan tinimbang disimpulake saka jeneng materi wae.
Kekandelan insulasi lan sarung mundhak kanthi area cross-sectional konduktor miturut spesifikasi produk. Dimensi iki mengaruhi diameter kabel sakabèhé, papan instalasi lan syarat pangayoman mechanical, supaya ukuran kabel final kudu dicenthang ing tray kasedhiya, saluran utawa noto trench.
Qiancheng ngasilake kabel liwat pangolahan konduktor, aplikasi lapisan tahan geni, ekstrusi insulasi lan ekstrusi sarung. Pemriksaan produksi bisa kalebu resistensi konduktor, mriksa dimensi, kinerja insulasi lan tes kinerja geni sing cocog miturut spesifikasi sing disepakati.
Konduktor lan bahan insulasi sing mlebu dipriksa miturut syarat produksi sing ditrapake sadurunge diproses. Rintangan konduktor aluminium lan konsistensi dimensi minangka titik kontrol kualitas sing penting amarga langsung mengaruhi kinerja listrik lan kesesuaian kabel rampung.
Proses konduktor, aplikasi lapisan tahan geni lan paramèter ekstrusi dikontrol nalika produksi. Insulasi lan kekandelan sarung dipriksa miturut spesifikasi produk kanggo nyuda variasi dimensi ing antarane batch produksi.
Rekaman produksi lan pengawasan bisa digandhengake karo kumpulan kabel lan identifikasi gulungan sing cocog. Kanggo pesenan teknik, dokumen inspeksi sing dibutuhake, cathetan tes lan informasi gulungan bisa disepakati sadurunge produksi kanggo ndhukung pengajuan lan panampa proyek.
Inspeksi pabrik pihak katelu, sampling utawa tes saksi bisa diatur yen dibutuhake dening spesifikasi tuku. Ruang lingkup inspeksi kudu dikonfirmasi luwih dhisik supaya conto, peralatan uji lan cathetan produksi kasedhiya.
Konstruksi tahan geni dimaksudake kanggo sirkuit sing terus fungsi listrik sajrone cahya geni sing ditetepake minangka bagean saka syarat proyek. Durasi tes sing dibutuhake, suhu nyala, kahanan mekanik lan kritéria integritas sirkuit kudu dikonfirmasi saka standar sing ditrapake lan spesifikasi proyek.
Kinerja flame-retardant gegayutan karo watesan panyebaran api ing sadawane kabel ing kahanan tes sing ditemtokake. IEC 60332 nyakup tes ing kabel listrik lan serat optik ing kahanan geni, kalebu metode panyebaran api vertikal kanggo kabel individu lan pengaturan kabel sing dikelompokake.
Kanggo proyek sing duwe syarat nampa safety geni, laporan tes sing ditrapake kudu ngenali konstruksi kabel sing diuji, ukuran konduktor, metode tes lan asil. Iki luwih migunani kanggo review teknis tinimbang mung ngandelake katrangan umum kayata tahan geni utawa tahan api.
Kanggo kabel voltase sithik sing dibutuhake kanggo njaga integritas sirkuit sajrone geni, IEC 60331 nyedhiyakake metode tes ing kahanan geni sing ditemtokake. Bagéan sing beda-beda saka standar ditrapake miturut diameter kabel lan susunan tes, saengga cara tes sing tepat kudu cocog karo konstruksi kabel lan syarat proyek.

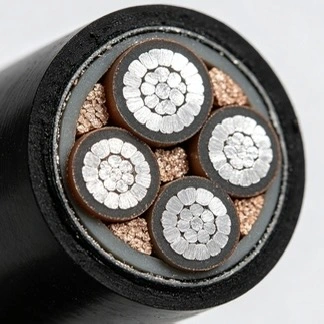

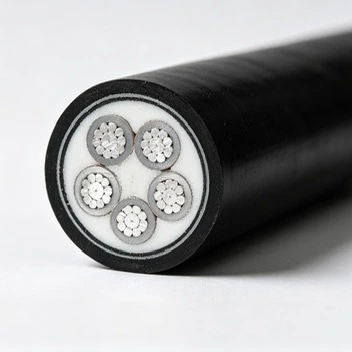

Konstruksi kabel nggabungake konduktor aluminium, lapisan tahan geni, insulasi lan sarung njaba. Saben lapisan nindakake fungsi sing beda-beda, mula pilihan kudu nimbang konstruksi lengkap tinimbang bahan konduktor.
Konduktor nyedhiyakake jalur listrik kanggo sirkuit tegangan rendah. Wilayah cross-sectional kudu dipilih miturut desain saiki, gulung voltase sing diidini, kahanan instalasi lan syarat listrik sing ditrapake.
Lapisan tahan geni nyedhiyakake proteksi termal ing saubengé konduktor sajrone cahya geni sing ditemtokake. Kinerja kasebut ditaksir liwat tes tahan geni sing ditrapake tinimbang liwat data suhu operasi normal.
Insulasi misahake konduktor energi saka komponen konduktif utawa eksternal liyane. Kekandelan insulasi seragam penting kanggo integritas listrik lan konsistensi dimensi sajrone produksi.
Sarung njaba menehi pangayoman marang lingkungan instalasi njaba lan nyumbang kanggo kinerja flame-retardant kabel. Yen instalasi ruangan dibutuhake, materi sarung lan resistensi lingkungan kudu dikonfirmasi marang kahanan cahya sing nyata.
Aluminium PVC FR Fire Resistant Low Voltage Power Cable bisa ditemtokake kanggo sirkuit voltase rendah sing dipilih ing rumah sakit, sekolah, pusat blanja, bangunan kantor lan fasilitas umum liyane ing ngendi syarat kinerja geni ditrapake. Sirkuit khas bisa uga kalebu daya darurat, peralatan sing gegandhengan karo geni lan beban voltase rendah liyane.
Pabrik industri lan fasilitas produksi bisa nggunakake kabel voltase sithik tahan geni kanggo sirkuit listrik darurat utawa penting sing dipilih. Ukuran kabel kudu ditemtokake saka beban peralatan, wiwitan saiki, noto instalasi lan watesan voltase-gulung sing dibutuhake.
Kabel kasebut bisa dianggep kanggo proyek distribusi lan renovasi voltase rendah sing konduktor aluminium cocog kanggo desain listrik lan syarat kinerja geni sing ditemtokake. Instalasi bisa uga kalebu tray kabel, trenches utawa sistem nuntun liyane dilindhungi gumantung ing project.
Rute kabel Underground mbutuhake nimbang Kelembapan, karusakan mechanical, karat, got lan akses kanggo pangopènan. Dikubur langsung mung kudu digunakake ing ngendi konstruksi kabel lan spesifikasi proyek ngidini, kanthi proteksi tambahan ditrapake ing ngendi kahanan situs mbutuhake.
Sadurunge instalasi tray utawa vertikal, engineers kudu verifikasi bobot kabel, syarat mlengkung, support spasi, boros panas lan nomer sirkuit diinstal bebarengan. Konduktor aluminium bisa migunani ing ngendi bobot kabel minangka pertimbangan instalasi sing penting, nanging ukuran listrik tetep dadi faktor pilihan utama.
Wilayah cross-sectional kudu dipilih miturut desain saiki lan dicenthang marang gulung voltase sing diidini, kahanan instalasi, suhu sekitar lan klompok kabel. Nilai ampacity ing tabel kudu diinterpretasikake bebarengan karo kondisi instalasi proyek nyata tinimbang digunakake minangka nilai lapangan universal.
Ketahanan geni lan retardasi geni kudu ditemtokake kanthi kapisah ing dokumentasi tuku. Yen proyek mbutuhake operasi sirkuit sing terus-terusan sajrone geni, metode tes integritas geni sing dibutuhake lan durasi kudu kasebut kanthi jelas. Yen proyek mung mbutuhake watesan panyebaran geni, tes tahan api sing ditrapake kudu diidentifikasi.
Instalasi njero ruangan, ruangan, lemah lan kabel-tray bisa ngetrapake syarat sing beda-beda ing sarung njaba lan sistem instalasi sing ndhukung. Kanggo proyek sing ana kelembapan, paparan kimia, sinar srengenge sing kuwat utawa risiko mekanik sing dhuwur, kahanan instalasi kudu dideleng sadurunge ngrampungake konstruksi kabel.
Kanggo pesenan ekspor lan infrastruktur, spesifikasi tuku bisa nemtokake resistensi konduktor, dimensi insulasi, voltase tes, tes kinerja geni, ruang lingkup inspeksi lan syarat dokumentasi. Nyetujoni item kasebut sadurunge produksi mbantu ngindhari beda antarane dokumen pengadaan lan kritéria panrima pungkasan.
Kanggo kutipan utawa review technical, pelanggan bisa nyedhiyani voltase dirating, konduktor salib-bagean, dawa kabel dibutuhake, cara instalasi, aplikasi project lan standar ditrapake. Qiancheng bisa mriksa rincian kasebut lan ngonfirmasi konstruksi Kabel Daya Tegangan Tegangan Rendah Aluminium PVC FR sing cocog karo dokumen teknis sing dibutuhake.
Kanggo proyek sing nglibatake sirkuit tahan geni, uga migunani kanggo nemtokake cara uji integritas geni sing dibutuhake, level uji tahan api, syarat resistensi konduktor lan prosedur pemeriksaan sadurunge produksi. Informasi iki ngidini tim manufaktur lan kontrol kualitas bisa nglawan spesifikasi teknis sing ditemtokake.
Yen ditrapake kanggo proyek kasebut, Qiancheng bisa nyedhiyakake dokumentasi sing ana gandhengane karo sistem manajemen kualitas, lingkungan lan kesehatan-lan-keamanan, kalebu sertifikat ISO9001, ISO14001 lan ISO45001.
Lisensi produksi lan dokumen kualifikasi khusus produk bisa diwenehake miturut produk, pasar tujuan lan syarat proyek. Pelanggan kudu ngonfirmasi sertifikat sing tepat sing dibutuhake kanggo pamrentah lokal utawa pamrentahan proyek sadurunge pesen.
Laporan tes tahan geni lan tahan api bisa diwenehake miturut konstruksi sing diuji lan metode tes sing ditrapake. Kanggo review technical, laporan kudu dipriksa marang construction kabel dhawuh, ukuran konduktor lan tingkat kinerja dibutuhake.
Kanggo pesenan ing jaban rangkah, dokumen teknis bisa kalebu spesifikasi basa Inggris, cathetan inspeksi, dokumen panampa pabrik, informasi pengepakan lan cathetan traceability batch nalika kalebu ing perjanjian tuku.
A: Padha alamat karakteristik geni-kinerja beda. Kabel tahan api dirancang kanggo mbatesi panyebaran nyala ing kahanan tes sing ditetepake, dene kabel tahan geni dirancang kanggo njaga integritas sirkuit sajrone wektu tartamtu ing kahanan tes geni sing ditrapake. Kinerja sing dibutuhake kudu kasebut ing spesifikasi proyek.
A: Aluminium bisa nyuda bobot konduktor dibandhingake karo tembaga ing area salib nominal padha. Mulane bisa dianggep kanggo proyek sing bobot kabel, penanganan instalasi lan biaya materi minangka faktor penting. Ukuran konduktor isih kudu dipilih miturut kapasitas saiki, voltase drop lan syarat listrik sing ditrapake.
A: Pilihan kudu nimbang saiki desain, cara instalasi, suhu sekitar, klompok kabel, dawa sirkuit, voltase drop lan kahanan short-circuit. Nilai ampacity ing tabel menehi data referensi, nanging pilihan final kudu dicenthang marang noto instalasi nyata.
A: Bisa dianggep kanggo sirkuit voltase kurang ing ngendi proyek kasebut mbutuhake konstruksi tahan geni sing cocog. Kanggo pompa geni, lampu darurat utawa peralatan safety-urip liyane, durasi sirkuit-integritas sing dibutuhake lan standar lokal utawa proyek sing ditrapake kudu dikonfirmasi sadurunge milih kabel.
A: Panggunaan ruangan gumantung saka konstruksi sarung, paparan lingkungan lan cara instalasi. Yen kabel kasebut kena sinar srengenge sing suwe, kelembapan, bahan kimia utawa karusakan mekanik, proyek kasebut kudu nemtokake sistem perlindungan lan instalasi lingkungan sing dibutuhake.
A: Panguburan langsung mung kudu digunakake nalika diijini dening spesifikasi kabel lan desain proyek. Kelembapan lemah, karat, proteksi mekanik, saluran banyu lan kahanan layanan sing dikarepake kudu dievaluasi sadurunge milih kuburan langsung. Conduit utawa langkah protèktif liyane bisa uga dibutuhake ing lingkungan sing nuntut.
A: Nggih. Inspeksi pabrik, sampling lan tes saksi bisa diatur miturut rencana inspeksi sing disepakati. Item tes sing dibutuhake, metode sampling, dokumentasi lan kritéria ditampa kudu dikonfirmasi sadurunge produksi.
A: Informasi sing migunani kalebu ukuran konduktor, dawa kabel, tingkat voltase, cara instalasi, aplikasi, negara tujuan, standar sing ditrapake lan tingkat kinerja geni sing dibutuhake. Yen spesifikasi kabel durung rampung, beban proyek lan kahanan instalasi bisa diwenehake kanggo review teknis awal.
