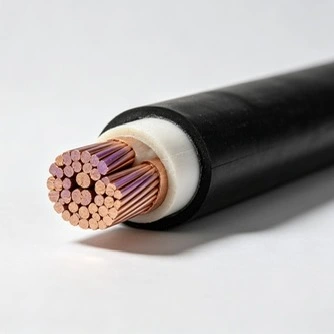

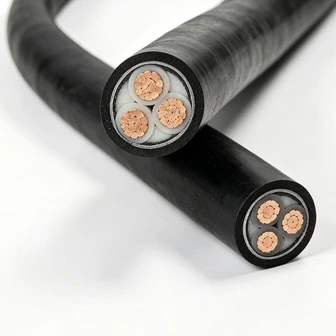

Qiancheng 12/20kV XLPE Insulated Power Cable Applied kanggo proyek anyar-bangunan lan mbenake saka macem-macem 20kV transmisi daya medium-voltase. Nyedhiyakake rong seri utama: siji-inti & telung-inti tembaga-inti YJV lan aluminium-inti YJLV, karo opsional LSZH halogen-free sarung kumelun kurang. Digunakake kanthi akeh ing proyek infrastruktur energi lan jaringan listrik anyar ing omah lan ing luar negeri. Data operasi sing diukur lan kasus proyek kasedhiya kanggo verifikasi.
|
Area Cross-Sectional Konduktor Nominal (mm²) |
Ketebalan Isolasi (mm) |
Ketebalan Sarung (mm) |
Kira-kira Diameter Luar Kabel (mm) |
DC Resistance Cu (Ω/km) |
Resistansi DC Al (Ω/km) |
Tes Tegangan (kV/5min) |
Ampacity-Cu in Air (A) |
Ampacity-Al in Air (A) |
Ampacity-Cu ing Lemah Langsung-dikubur (A) |
Ampacity-Al ing Lemah Langsung-dikubur (A) |
|
1×35 |
5.5 |
2.0 |
27 |
≤0,524 |
≤0,868 |
42 |
170 |
135 |
180 |
135 |
|
1×50 |
5.5 |
2.0 |
29 |
≤0,387 |
≤0,641 |
42 |
205 |
160 |
215 |
160 |
|
1×70 |
5.5 |
2.0 |
30 |
≤0,268 |
≤0,443 |
42 |
260 |
200 |
265 |
200 |
|
1×95 |
5.5 |
2.0 |
32 |
≤0,193 |
≤0,320 |
42 |
315 |
245 |
315 |
240 |
|
1×120 |
5.5 |
2.0 |
34 |
≤0,153 |
≤0,253 |
42 |
360 |
280 |
360 |
270 |
|
1×150 |
5.5 |
2.0 |
35 |
≤0,124 |
≤0,206 |
42 |
410 |
320 |
405 |
305 |
|
1×185 |
5.5 |
2.5 |
38 |
≤0,0991 |
≤0,164 |
42 |
470 |
365 |
455 |
345 |
|
1×240 |
5.5 |
2.5 |
40 |
≤0,0754 |
≤0,125 |
42 |
555 |
435 |
530 |
400 |
|
1×300 |
5.5 |
2.5 |
43 |
≤0,0601 |
≤0.100 |
42 |
640 |
500 |
585 |
455 |
|
1×400 |
5.5 |
2.5 |
45 |
≤0,0470 |
≤0,0778 |
42 |
745 |
585 |
650 |
520 |
|
1×500 |
5.5 |
2.5 |
48 |
≤0,0366 |
≤0,0605 |
42 |
885 |
680 |
765 |
595 |
|
1×630 |
5.5 |
2.6 |
49 |
≤0,0283 |
≤0,0469 |
42 |
980 |
790 |
860 |
680 |
|
1×800 |
5.5 |
2.8 |
57 |
≤0,0221 |
≤0,0367 |
42 |
1100 |
910 |
950 |
765 |
|
1×1000 |
5.5 |
2.9 |
61 |
≤0,0176 |
≤0,0291 |
42 |
1230 |
1030 |
1040 |
850 |
|
1×1200 |
5.5 |
3.1 |
65 |
≤0,0151 |
≤0,0247 |
42 |
1320 |
1120 |
1100 |
910 |
|
3×35 |
5.5 |
3.0 |
57 |
≤0,524 |
≤0,868 |
42 |
140 |
110 |
155 |
120 |
|
3×50 |
5.5 |
3.0 |
60 |
≤0,387 |
≤0,641 |
42 |
165 |
130 |
180 |
140 |
|
3×70 |
5.5 |
3.0 |
63 |
≤0,268 |
≤0,443 |
42 |
210 |
165 |
220 |
170 |
|
3×95 |
5.5 |
3.5 |
67 |
≤0,193 |
≤0,320 |
42 |
255 |
200 |
235 |
210 |
|
3×120 |
5.5 |
3.5 |
71 |
≤0,153 |
≤0,253 |
42 |
290 |
225 |
260 |
235 |
|
3×150 |
5.5 |
3.5 |
74 |
≤0,124 |
≤0,206 |
42 |
330 |
255 |
300 |
260 |
|
3×185 |
5.5 |
3.5 |
78 |
≤0,0991 |
≤0,164 |
42 |
395 |
295 |
350 |
300 |
|
3×240 |
5.5 |
3.5 |
84 |
≤0,0754 |
≤0,125 |
42 |
455 |
345 |
435 |
345 |
|
3×300 |
5.5 |
4.0 |
89 |
≤0,0601 |
≤0.100 |
42 |
565 |
390 |
485 |
390 |
|
3×400 |
5.5 |
4.1 |
96 |
≤0,0470 |
≤0,0778 |
42 |
640 |
450 |
520 |
440 |
Dibandhingake karo kabel biasa, fitur mundhut dielektrik insulasi kurang lan resistance tuwa wit banyu banget. Toleransi kekandelan insulasi dikontrol ing ± 0.05mm kanggo ngindhari risiko rusak amarga konsentrasi medan listrik. Urip layanan ruangan sing dirancang nganti 40 taun.
Tingkat puteran Shield ≥25%. Wis lulus tes tahan voltase dhuwur kanthi tingkat discharge parsial luwih murah tinimbang 10pC. Nanggulangi fluktuasi beban jaringan listrik lan nyuda kegagalan pemadaman listrik sing ora dikarepke.
Kumelun sing kurang, ora beracun lan bebas korosi ing kahanan geni kanthi transmisi cahya ≥70%. Sertifikat tes IEC lengkap ing basa Tionghoa & Inggris kasedhiya kanggo gampang nrima proyek umum kanggo keamanan geni.
Jinis tembaga-inti ngirim mundhut baris kurang kanggo short-distance heavy-load skenario. YJLV inti aluminium nyuda bobot awak kanthi 30%, kanthi efektif ngethok biaya proyek sakabèhé kanggo transmisi daya jarak adoh.
Perusahaan kasebut duwe laboratorium akreditasi CNAS. Video tes lengkap diarsipake kanggo saben batch Kabel Daya Insulated XLPE Qiancheng 12/20kV. Kabel ditempelake karo kode QR sing bisa dilacak, lan inspeksi acak pelanggan ing situs didhukung.
Struktur insulasi sing stabil tahan rusak amarga lembab sajrone operasi jangka panjang. Iki njaga resistensi insulasi sing stabil sanajan ing tambang sing lembab lan kahanan tanduran kimia lan nyuda kegagalan sirkuit cendhak.
Versi tahan api konvensional nyegah panyebaran geni. Varian kumelun sedheng bebas halogen khusus ora ngasilake asap korosif sing beracun ing geni, njamin visibilitas kanggo jalur evakuasi personel lan cocok kanggo wilayah sing padhet.
Jenis waja tahan ekstrusi lan impact watu. Sarung njaba tahan UV lan tahan asam-alkali-karat, nyegah karusakan ing njero ruangan lan lemah lan ngilangi bebaya bocor listrik.
20kV ing situs saluran transmisi daya kanggo fotovoltaik lan angin-daya step-up gardu.
Jalur pasokan listrik tegangan menengah kanggo gardu regional lan upgrade & renovasi jaringan listrik kutha.
Sistem distribusi daya 20kV ing situs kanggo pabrik kimia lan taman industri gedhe.
Transit rel Infrastruktur Umum Perkotaan, terowongan sarana lengkap bawah tanah, rumah sakit skala besar lan kompleks komersial. Jinis kumelun sedheng bebas halogen luwih disenengi kanggo ruang lemah sing ditutup.
Qiancheng 12/20kV XLPE Insulated Power Cable bisa diselehake ing tray kabel, ing trenches kabel, trowongan lan conduits protèktif. Jinis lapis baja dianjurake kanggo dikubur langsung ing lemah sing gembur.
Kabel pra-panas ndhuwur 5 ℃ sadurunge mbikak nalika suhu sekitar ngisor 0 ℃ kanggo nyegah jampel brittle retak ing suhu kurang.
Tansah kabel adoh saka sudhut lan sudhut sing cetha kanggo ngindhari goresan sarung lan banyu mlebu sing nyebabake tuwa wit banyu.
Kabel AC siji-inti ora bakal dipasang ing jero saluran baja, kanggo nyegah pemanasan arus eddy sing nyepetake penuaan kabel.
A: Tameng metalik lapisan kaping pindho dirancang kanthi tingkat puteran ≥25%, dene discharge parsial dikontrol ing ngisor 10 pC. Digabungake karo tes tahan voltase dhuwur, struktur perisai mbantu nambah stabilitas listrik lan nyuda risiko kegagalan sing ana gandhengane karo insulasi sajrone operasi.
A: Isolasi XLPE nduweni kerugian dielektrik sing sithik lan kinerja listrik sing stabil. Toleransi kekandelan insulasi dikontrol ing ± 0,05 mm kanggo njaga medan listrik sing seragam lan nyuda risiko stres lokal. Praktek instalasi sing tepat, kalebu nyegah karusakan sarung lan mlebune banyu, nambah linuwih jangka panjang.
A: Nggih. Cocog kanggo sistem transmisi daya voltase medium ing proyek fotovoltaik lan tenaga angin. Versi konduktor tembaga bisa dipilih kanggo aplikasi beban dhuwur, nalika konduktor aluminium versi YJLV cocok kanggo jarak transmisi sing luwih dawa ing ngendi bobot lan kontrol biaya penting.
A: Kabel tahan api konvensional utamane fokus kanggo mbatesi panyebaran nyala. Versi kumelun-kumelun tanpa halogen menehi kaluwihan tambahan, kalebu nyuda emisi asap, gas pembakaran non-korosif, lan transmisi cahya ≥70%, saengga cocok kanggo wilayah sing ditutup kayata trowongan sarana lan fasilitas umum.
A: Struktur insulasi sing stabil mbantu njaga resistensi insulasi ing kahanan sing lembab lan nyuda kemungkinan kesalahan listrik. Versi lapis baja nyedhiyakake proteksi mekanik tambahan marang tekanan eksternal lan impact ing lingkungan instalasi sing nuntut.
A: Jinis non-waja umume digunakake ing tray kabel, trenches, trowongan, lan conduits protèktif ngendi pangayoman mechanical kasedhiya. Jinis lapis baja dianjurake kanggo kuburan langsung utawa wilayah kanthi tekanan mekanik sing luwih dhuwur kanggo nambah resistensi marang karusakan eksternal.
A: Versi konduktor aluminium umume digunakake ing proyek transmisi jarak jauh amarga bobote luwih murah lan kaluwihan biaya. Versi konduktor tembaga luwih disenengi kanggo aplikasi sing mbutuhake konduktivitas sing luwih dhuwur utawa kapasitas beban konsentrasi.
A: Ing suhu ngisor 0 ℃, preheating kabel ndhuwur 5 ℃ sadurunge instalasi dianjurake kanggo ngurangi risiko insulasi retak. Sajrone laying, supaya mlengkung gedhe banget, sudhut cetha, lan karusakan mechanical kanggo njaga kinerja kabel.
